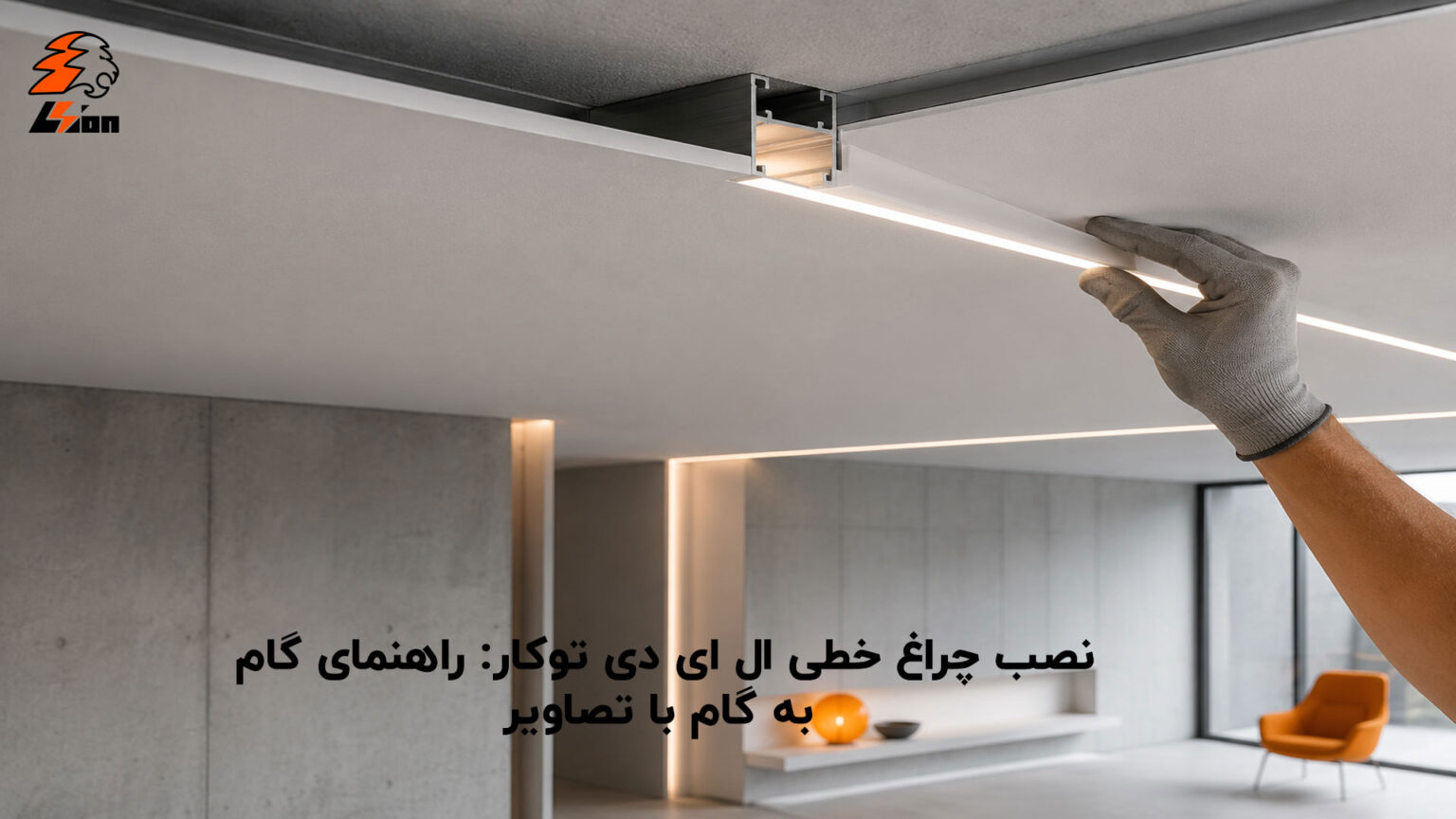

نصب چراغ خطی ال ای دی توکار: راهنمای گام‌ به‌ گام با تصاویر

اشتراک گذاری در :

بدون نظر

در معماری داخلی و طراحی نورپردازی سال ۱۴۰۵ (۲۰۲۶ میلادی)، چراغ‌های خطی توکار (Recessed Linear LEDs) به یکی از ارکان اصلی فضاهای مدرن تبدیل شده‌اند. این چراغ‌ها با ایجاد خطوط نوری ممتد و هم‌سطح با سقف، جلوه‌ای مینیمال، یکپارچه و بسیار شیک به فضا می‌بخشند. با این حال، برخلاف چراغ‌های روکار یا آویز که نصب نسبتاً ساده‌ای دارند، نصب چراغ خطی توکار درون سقف کاذب نیازمند دقت میلی‌متری، محاسبات دقیق نوری و مهارت‌های فنی در زمینه برش و سیم‌کشی است. یک اشتباه کوچک در ابعاد برش یا عدم تراز بودن چراغ، می‌تواند تمام زیبایی بصری پروژه را نابود کند.

در این مقاله جامع، بر اساس استانداردهای روز مهندسی برق و معماری، به صورت گام‌ به‌ گام و کاملاً تخصصی، مراحل نصب چراغ خطی ال ای دی توکار در سقف کاذب (گچی و کناف) را بررسی می‌کنیم تا بتوانید فرآیند چراغ خطی ال ای دی توکار را با بالاترین کیفیت و رعایت کامل اصول ایمنی انجام دهید.

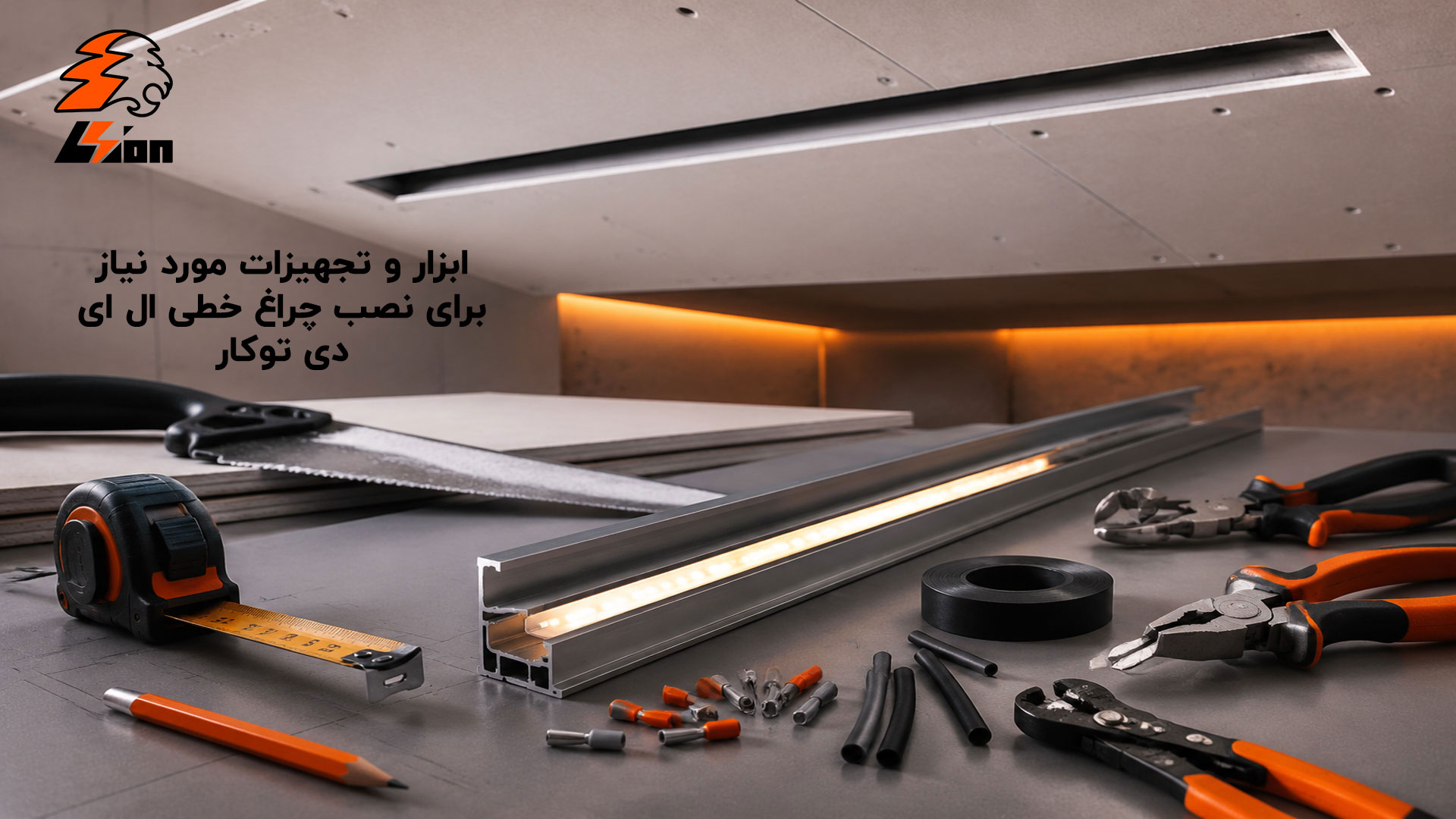

ابزار و تجهیزات مورد نیاز برای نصب چراغ خطی ال ای دی توکار

هر پروژه فنی و مهندسی، پیش از آغاز به یک چک‌ لیست تجهیزات دقیق نیاز دارد. نصب چراغ خطی ال ای دی توکار نیز از این قاعده مستثنی نیست. آماده‌ سازی ابزار مناسب برای نصب چراغ خطی ال ای دی توکار، نه تنها سرعت کار را به شدت افزایش می‌دهد، بلکه کیفیت نهایی و ایمنی نصاب را نیز تضمین می‌کند. در این مرحله از نصب چراغ خطی ال ای دی توکار باید ابزارها را به دو دسته کلی ابزارهای مکانیکی (برش و اندازه‌گیری) و تجهیزات الکتریکی تقسیم کنیم.

ابزار برش و اندازه‌ گیری

دقت در اندازه‌ گیری، شالوده اصلی در نصب چراغ خطی ال ای دی توکار است. چراغ خطی دارای لبه‌های بسیار ظریفی (Trim) است که برای پوشاندن خطای برش طراحی شده‌اند، اما این لبه‌ها معمولا بیش از چند میلی‌متر نیستند. بنابراین، شما به مترهای دقیق، گونیا، و مدادهای مهندسی برای علامت‌ گذاری نیاز دارید.

انتخاب اره مناسب برای سقف کاذب گچی و کناف

برای ایجاد شیار خطی در سقف کاذب کناف (Gypsum Board)، استفاده از ابزار برش مناسب حیاتی است. استفاده از تیغ موکت‌بر (کاتر) برای طول‌های زیاد باعث ایجاد لبه‌های ناصاف و شکستگی در گچ سقف می‌شود. بهترین ابزار برای نصب چراغ خطی ال ای دی توکار در پروژه‌های حرفه‌ای، اره گردبر نفوذی مینی (Mini Plunge Saw) متصل به ریل راهنما یا اره‌ های چندکاره نوسانی (Oscillating Multi-Tool) است. اگر به ابزارهای برقی دسترسی ندارید، اره چوب‌بر دستی ظریف (اره کناف) با دندانه‌های ریز بهترین گزینه دستی است تا کمترین آسیب را به بافت سقف کاذب وارد کند.

تجهیزات برقی و ایمنی در نصب چراغ خطی ال ای دی توکار

بخش دوم تجهیزات، مربوط به اتصالات الکتریکی است. کف چین پلاتو، انبردست، وایرشو، وارنیش حرارتی، چسب برق باکیفیت و ترمینال‌های فشاری (مانند ترمینال‌های Wago) از ملزومات این کار هستند. همچنین استفاده از دستکش ایمنی عایق، عینک محافظ (برای جلوگیری از ریختن براده‌های گچ در چشم) و فازمتر دقیق الزامی است.

اهمیت قطع برق قبل از شروع نصب چراغ خطی ال ای دی توکار

رعایت اصول ایمنی در کار با شبکه‌های برق ۲۲۰ ولت شهری ( $220 V A C$ ) یک شوخی نیست. پیش از انجام هرگونه عملیات سیم‌کشی، برش یا حتی باز کردن مسیرهای قدیمی، جریان برق باید از طریق کلید مینیاتوری (MCB) اصلی در تابلو برق قطع شود. حتما پس از قطع مینیاتوری، با استفاده از فازمتر یا مولتی‌متر، عدم وجود ولتاژ در سیم‌های موجود در سقف را تست کنید. به یاد داشته باشید که جریان متناوب ۲۲۰ ولت می‌تواند صدمات جبران‌ناپذیری به همراه داشته باشد. ایمنی همیشه اولویت اول است.

مرحله اول: طراحی و علامت‌ گذاری روی سقف

پیش از آنکه دست به اره ببرید، باید دقیقا بدانید چراغ‌ها کجا قرار می‌گیرند. جانمایی چراغ‌های خطی باید بر اساس نقشه روشنایی (Lighting Layout) که توسط مهندس معمار یا طراح نورپردازی تهیه شده است، انجام شود. در این مرحله از نصب چراغ خطی ال ای دی توکار، تناسبات هندسی فضا و توزیع یکنواخت نور اهمیت بالایی دارد.

محاسبه فاصله چراغ‌ ها از دیوار و یکدیگر

برای جلوگیری از ایجاد سایه‌های مزاحم و همچنین توزیع یکدست لوکس نوری در کف فضا، فاصله‌ گذاری هندسی چراغ‌ها باید از قوانین مشخصی پیروی کند. اگر چراغ خطی بیش از حد به دیوار نزدیک باشد، خطای “وال واشینگ” ناخواسته ایجاد شده و تمام موج‌های احتمالی گچ‌کاری دیوار نمایان می‌شود. اگر فاصله چراغ‌ها از یکدیگر زیاد باشد، در میان فضا نقاط تاریک (Dark Spots) خواهیم داشت.

قانون یک‌سوم در نورپردازی سقفی

یکی از طلایی‌ترین قوانین در جانمایی چراغ‌های خطی ممتد و موازی، «قانون یک‌سوم» است. بر اساس این قانون مهندسی، فاصله اولین چراغ تا دیوار مجاور، باید دقیقاً نصف فاصله بین دو چراغ مجاور باشد.

اگر فاصله بین دو چراغ موازی را $D$ در نظر بگیریم، فاصله چراغ تا دیوار باید برابر با $D2\frac{D}{2}$ باشد. این فرمول ساده باعث می‌شود همپوشانی پرتوهای نوری (Beam Angles) به بهینه‌ترین شکل ممکن رخ دهد و نور محیطی (Ambient Light) کاملا یکنواختی را تجربه کنید.

رسم خط راهنما برای برش دقیق

پس از تعیین فواصل، نوبت به کشیدن خطوط راهنما روی سقف می‌رسد. عرض برش سقف باید دقیقا مطابق با کاتالوگ فنی (Datasheet) بدنه آلومینیومی چراغ باشد. اگر عرض چراغ توکار ۵۰ میلی‌متر است و ابعاد برش (Cut-out Size) در کاتالوگ ۴۵ میلی‌متر ذکر شده، شما باید دقیقاً یک مستطیل به عرض ۴.۵ سانتی‌متر روی سقف رسم کنید.

استفاده از تراز لیزری برای خط مستقیم در نصب چراغ خطی ال ای دی توکار

در مسیرهای طولانی (مثلا یک لاین نوری ۳ یا ۴ متری)، کشیدن خط مستقیم با متر و شاقول دستی خطای بالایی دارد. در سال ۲۰۲۶، استفاده از ترازهای لیزری سه‌بعدی (3D Laser Levels) یک استاندارد اجتناب‌ناپذیر است. تراز لیزری را روی زمین مستقر کرده و خط سبز لیزر را دقیقا روی نقاط استارت و پایان تنظیم کنید. سپس با استفاده از مداد مهندسی، خط تابانده شده روی سقف را علامت بزنید تا یک مسیر ۱۰۰ درصد مستقیم و بدون انحراف به دست آورید.

مرحله دوم: برش سقف و آماده‌ سازی کانال

حساس‌ترین بخش فیزیکی نصب، عملیات برش سقف کناف است. در این مرحله باید با احتیاط کامل عمل کنید تا به سازه‌های فلزی زیرسازی کناف (پروفیل‌های F47، U36 و L25) یا لوله‌های تاسیساتی و کابل‌های برقی که احتمالا از پشت سقف عبور کرده‌اند، آسیبی نرسد.

ابعاد استاندارد برش برای چراغ خطی توکار

چراغ‌های خطی توکار دارای دو لبه (فریم) هستند که روی سقف قرار می‌گیرند. عرض شیاری که ایجاد می‌کنید باید از عرض بدنه اصلی چراغ حدود ۱ الی ۲ میلی‌متر بزرگتر باشد تا چراغ به راحتی درون آن جای بگیرد، اما نباید از عرض فریم لبه‌ها بزرگتر شود، زیرا در این صورت چراغ از سقف رد شده و می‌افتد.

جدول ابعاد برش برای مدل‌های رایج

در جدول زیر، ابعاد استاندارد برش برای رایج‌ترین مدل‌های چراغ خطی در بازار گردآوری شده است (همیشه پیش از برش، کاتالوگ سازنده را چک کنید):

مدل چراغ خطی (کد پروفیل)	عرض بدنه اصلی (mm)	عرض فریم / لبه بیرونی (mm)	عرض برش پیشنهادی روی سقف (Cut-out)	عمق مورد نیاز در سقف (mm)
توکار لبه‌دار ۳ سانتی	۲۵	۳۵	۲۷ الی ۲۸ میلی‌متر	۳۵
توکار لبه‌دار ۵ سانتی	۴۵	۵۵	۴۷ الی ۴۸ میلی‌متر	۴۰
توکار لبه‌دار ۶ سانتی	۵۵	۷۰	۵۷ الی ۵۸ میلی‌متر	۴۵
توکار لبه‌دار ۹ سانتی	۸۵	۱۰۰	۸۷ الی ۸۸ میلی‌متر	۵۰

تمیزکاری و آماده‌ سازی لبه‌ های برش

پس از اتمام برش، لبه‌های کناف معمولاً دارای پرزهای کاغذی و ناصافی‌های گچی هستند. با استفاده از یک سمباده نرم یا لبه‌ی کاتر، این ناصافی‌ها را برطرف کنید. اگر در حین برش به پروفیل‌های فلزی کناف برخورد کردید، باید با استفاده از قیچی ورق‌بر، مقطع مزاحم را با دقت ببرید و در صورت نیاز، سازه اطراف آن را با پیچ کناف تقویت کنید تا سقف دچار افتادگی نشود.

جلوگیری از ریزش گرد و غبار حین برش

برش کناف حجم فوق‌العاده زیادی از گرد و غبار ریز گچی تولید می‌کند که برای سیستم تنفسی به شدت مضر است و فضا را کثیف می‌کند. برای جلوگیری از این مشکل، استفاده از کاورهای پلاستیکی متصل به لوله جاروبرقی صنعتی (Dust Collector Attachments) که همزمان با اره کار می‌کنند، یک روش حرفه‌ای است. در غیر این صورت، حتماً روی مبلمان فضا را با نایلون بپوشانید و از ماسک‌های فیلتردار (N95) استفاده کنید.

مرحله سوم: سیم‌ کشی و اتصال برق

با آماده شدن بستر فیزیکی، به سراغ تغذیه الکتریکی می‌رویم. چراغ‌های خطی معمولاً به صورت ماژولار تولید می‌شوند و در طول‌های بلند، نیاز به اتصال الکتریکی بین قطعات مختلف وجود دارد.

اتصال سری چراغ‌های خطی

در اینجا باید یک نکته بسیار مهم مهندسی را روشن کنیم. در اصطلاح بازاری و نصابان، متصل کردن چراغ‌ها پشت سر هم به عنوان “اتصال سری” شناخته می‌شود، اما از نظر مدارهای الکتریکی، چراغ‌های ۲۲۰ ولت همواره باید به صورت موازی (Parallel) و از طریق روش Loop-in / Loop-out (زنجیره‌ای یا Daisy Chain) به یکدیگر متصل شوند. در این حالت، فاز به فاز و نول به نول متصل می‌شود تا ولتاژ ۲۲۰ ولت در سرتاسر مسیر ثابت بماند. اگر اتصال واقعاً سری (Series) انجام شود، ولتاژ افت کرده و چراغ‌های انتهای مسیر روشن نخواهند شد. با این حال، ما در اینجا این اتصال زنجیره‌ای را با همان نام رایج “اتصال سری لاین‌ها” پیش می‌بریم.

حداکثر تعداد چراغ در یک مدار سری

هر مدار روشنایی دارای ظرفیت مجازی برای عبور جریان است. محدودیت اصلی در اتصال زنجیره‌ای چراغ‌های خطی، ضخامت سیم‌های داخلی چراغ و ظرفیت ترمینال‌هاست. به عنوان یک قاعده کلی استاندارد، مجموع توان چراغ‌هایی که پشت سر هم به یک کابل تغذیه متصل می‌شوند نباید از حد مجاز سیم رابط تجاوز کند.

برای مثال، اگر از کابل با مقطع $\text{ mm}^2$ استفاده می‌کنید، جریان مجاز حدود ۱۰ آمپر است.

فرمول توان: $\times I$

بنابراین توان مجاز عبوری: $\times 10 = 2200 \text{ Watts}$ .

اگر چراغ خطی ال ای دی توکار شما در هر متر ۴۰ وات مصرف دارد، شما لحاظ تئوری می‌توانید تا ۵۵ متر لاین نوری را روی یک مدار کابل ۱.۵ مربعی قرار دهید. اما برای اطمینان از عدم افت ولتاژ و ایمنی حرارتی، توصیه می‌شود در طول‌های بیش از ۱۵ الی ۲۰ متر پیوسته، خط تغذیه جدیدی از تابلو برق کشیده شود.

اتصال به کلید و تابلو برق

برای اتصال کابل‌های خروجی از چراغ به برق اصلی ساختمان، حتماً از ترمینال‌های استاندارد استفاده کنید. پیچیدن سیم‌ها به دور هم و چسب زدن، روشی منسوخ و به شدت خطرناک است که به مرور زمان باعث ایجاد جرقه (Arcing) و آتش‌سوزی می‌شود.

انتخاب سیم مناسب بر اساس توان کل

همان‌طور که اشاره شد، انتخاب سطح مقطع کابل به طول مسیر و توان مصرفی بستگی دارد. در ۹۰ درصد پروژه‌های نورپردازی داخلی، کابل‌های مسی با مقطع $\times 1.5 \text{ mm}^2$ (دو در یک و نیم) یا $\times 1.5 \text{ mm}^2$ (در صورت وجود سیم ارت) کاملاً پاسخگوی نیاز شما برای راه‌اندازی مدار چراغ‌های خطی هستند.

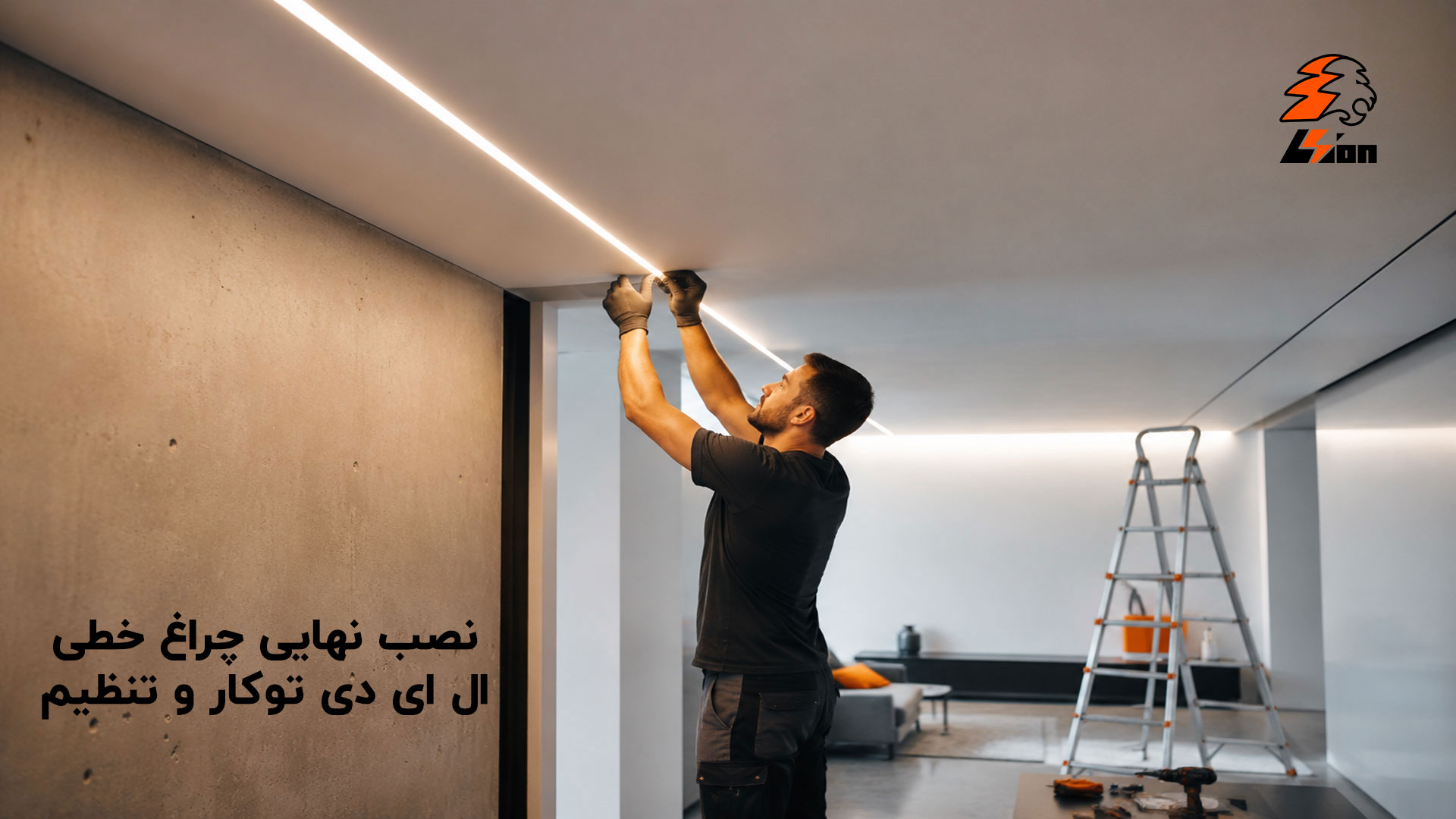

مرحله چهارم: نصب نهایی چراغ خطی ال ای دی توکار و تنظیم

اکنون که شیار سقف آماده است و کابل‌های برق به چراغ متصل شده‌اند، زمان جاگذاری فیزیکی بدنه آلومینیومی چراغ در سقف است.

جاگذاری چراغ و قفل کردن کلیپس

چراغ خطی ال ای دی توکار لبه‌دار معمولا با استفاده از فنرهای پروانه‌ای (Spring Clips) مشابه هالوژن‌ها درون سقف نگه داشته می‌شوند. برای نصب، ابتدا سیم‌های اضافه را به آرامی به فضای پشت سقف کاذب هدایت کنید. سپس فنرهای پروانه‌ای دو طرف چراغ را به سمت بالا جمع کرده و پروفیل را درون شیار فشار دهید. با رها کردن فنرها، چراغ با فشار فنر به ضخامت کناف چسبیده و محکم در جای خود ثابت می‌شود. در لاین‌های طولانی، این کار را به کمک یک یا دو نفر دیگر و به صورت هماهنگ از یک سمت به سمت دیگر انجام دهید تا فشار به بدنه وارد نشود.

بررسی تراز بودن چراغ خطی ال ای دی توکار پس از نصب

پس از جاگذاری کامل، با نگاه کردن به خط نوری در امتداد سقف، مطمئن شوید که فریم چراغ در تمامی نقاط کاملاً چسبیده به سقف است و هیچ‌ گونه بیرون‌ زدگی یا فرورفتگی وجود ندارد. در صورت وجود فاصله بین لبه چراغ خطی ال ای دی توکار و سقف، احتمالاً فنرها به درستی باز نشده‌اند یا در محل قرارگیری فنر، یکی از سازه‌های زیرسازی کناف مانع از نشستن صحیح چراغ شده است.

تست روشنایی و رفع اشکال چراغ خطی ال ای دی توکار

پیش از جمع‌ آوری ابزارها، کلید مینیاتوری را وصل کرده و مدار را تست کنید. بررسی کنید که نور در تمام طول خط یکنواخت باشد و هیچ بخشی دچار چشمک‌ زدن (Flicker) نباشد.

دلایل رایج عدم روشن شدن چراغ خطی ال ای دی توکار

اگر بخشی از مسیر یا کل سیستم روشن نشد، موارد زیر را بررسی کنید:

۱. قطعی در اتصال ترمینال‌های ورودی برق.

۲. جا ماندن فاز یا نول در یکی از انشعابات Loop-in.

۳. در چراغ‌های خطی ۱۲ یا ۲۴ ولت (ولتاژ پایین)، سوختن یا قطع شدن خروجی درایور (ترانس) متصل به چراغ.

۴. برعکس وصل شدن قطب مثبت و منفی (در مدل‌های DC).

نکات ایمنی و اشتباهات رایج در نصب چراغ خطی ال ای دی توکار

برای جمع‌ بندی این راهنمای جامع، یادآوری چند اشتباه رایج که نصابان کم‌ تجربه مرتکب می‌شوند ضروری است:

عدم استفاده از وایرشو (Ferrule): قرار دادن سیم‌های رشته‌ای افشان در ترمینال‌های پیچی بدون استفاده از وایرشو، باعث قطع شدن رشته‌های مس و داغ شدن نقطه اتصال می‌شود.
تکیه دادن وزن چراغ سنگین به کناف ضعیف: اگر چراغ خطی ال ای دی توکار شما بسیار عریض و سنگین است (مثلا عرض بیش از ۱۰ سانتی‌متر)، وزن آن ممکن است باعث شکم دادن سقف گچی شود. در این موارد خاص، پروفیل چراغ باید علاوه بر فنر، با سیم بکسل‌های ظریف به سازه اصلی سقف بتنی (سقف اصلی ساختمان) مهار (Support) شود.
نادیده گرفتن فضای دفع حرارت: پروفیل‌های خطی به دلیل تولید نور زیاد، حرارت بالایی دفع می‌کنند. پر کردن فضای پشت چراغ خطی ال ای دی توکار با پشم شیشه یا فوم‌های آکوستیک بدون رعایت فاصله مجاز، مانع از گردش هوا شده و طول عمر چیپ‌های LED را به شدت کاهش می‌دهد.

بخش سوالات متداول درباره نصب چراغ خطی ال ای دی توکار

۱. آیا می‌توان چراغ خطی ال ای دی توکار را روی سقف‌ های بتنی (بدون کناف) نصب کرد؟

نصب توکار مستلزم وجود فضای خالی پشت سقف برای قرارگیری بدنه چراغ است. در سقف‌های بتنی امکان برش عمیق وجود ندارد، مگر آنکه در زمان بتن‌ریزی، قوطی‌های مخصوص فرم‌دهی تعبیه شده باشد. راهکار رایج در سقف بتنی، استفاده از مدل‌های “روکار” یا “آویز” است.

۲. حداقل عمق مورد نیاز در سقف کاذب برای نصب چراغ خطی ال ای دی توکار چقدر است؟

بسته به برند و نوع هیت‌سینک آلومینیومی، معمولا بین ۳.۵ تا ۵ سانتی‌متر فضای خالی (عمق) در پشت کناف مورد نیاز است. برخی مدل‌های اسلیم (Slim) به عمق کمتری نیاز دارند.

۳. چرا بعد از نصب چراغ خطی توکار در سقف کناف، لبه‌های برش ترک می‌خورد؟

این مشکل به دلیل لرزش ایجاد شده هنگام برش با ابزار نامناسب یا فشار بیش از حد فنرهای قوی چراغ به لبه گچ است. استفاده از تیغه برش مناسب و تقویت زیرسازی کناف پیش از نقاشی، این مشکل را حل می‌کند.

۴. در اتصال موازی (زنجیره‌ای) چراغ‌ها، آیا با سوختن یکی بقیه هم خاموش می‌شوند؟

خیر. در مدار موازی ۲۲۰ ولت، هر ماژول مستقل است. در صورت خرابی یا سوختن یک درایور ال ای دی یا ماژول ال ای دی داخلی، مابقی مسیر به صورت عادی به کار خود ادامه می‌دهد.

۵. آیا برای چراغ‌ های خطی ۲۲۰ ولت نیاز به تعبیه مکان ترانس در سقف داریم؟

اکثر چراغ خطی ال ای دی توکار ۲۲۰ ولت کارخانه‌ای، دارای درایورهای داخلی (Internal Driver) هستند که درون خود پروفیل آلومینیومی تعبیه شده است و نیازی به پنهان کردن ترانس خارجی در سقف ندارند. تغذیه مستقیم ۲۲۰ ولت به کابل ورودی چراغ متصل می‌شود.
