راهنمای کامل انتخاب کنترلر RGB: از انواع کنترلر تا نحوه اتصال و راه‌ اندازی

نوار LED رنگی را خریده‌اید، منبع تغذیه هم آماده است، اما وقتی پای انتخاب مغز این سیستم یعنی همان کنترلر RGB به میان می‌آید، با دنیایی از گزینه‌ ها روبه‌ رو میشوید: ریموت مادون قرمز، فرکانس رادیویی، کنترلرهای Wi-Fi و ده‌ ها مدل با ولتاژ و کانال متفاوت. کدام را انتخاب کنید؟ این راهنما دقیقاً برای همین لحظه نوشته شده است. قرار است گام‌به‌گام، از صفر تا صد، با شما همراه شویم تا بدانید یک کنترلر RGB چیست، چطور کار می‌کند، چه انواعی دارد و مهم‌تر از همه، چطور آن را درست سیم‌بندی و راه‌اندازی کنید. اگر می‌خواهید بدون اشتباه و دوباره‌کاری، نورپردازی رنگی دلخواهتان را بسازید، تا انتها همراه ما باشید.

کنترلر RGB چیست و چه کاری انجام می‌دهد؟

ساده‌ترین تعریف این است: کنترلر، واسطه‌ای میان منبع تغذیه و نوار LED رنگی است که به شما اجازه می‌دهد رنگ، روشنایی و حالت نور را تغییر دهید. بدون این قطعه، نوار رنگی شما یا فقط یک رنگ ثابت می‌تابد یا اصلاً روشن نمی‌شود. در واقع تمام جادوی تغییر رنگ، افکت‌های متحرک و تنظیم شدت نور از دل همین جعبه کوچک بیرون می‌آید. درک عملکرد آن، اولین قدم برای یک انتخاب درست است.

تعریف کنترلر RGB و نقش آن در نورپردازی رنگی

کنترلر RGB یک مدار الکترونیکی است که سیگنال‌های دریافتی از ریموت یا اپلیکیشن را به فرمان‌های الکتریکی برای نوار LED ترجمه می‌کند. نام RGB از سه حرف اول رنگ‌های قرمز (Red)، سبز (Green) و آبی (Blue) گرفته شده است؛ همان سه رنگ پایه‌ای که با ترکیب آن‌ها می‌توان میلیون‌ها رنگ مختلف ساخت.

وظیفه اصلی این قطعه، کنترل مستقل میزان روشنایی هر یک از این سه رنگ است. وقتی شما روی ریموت دکمه قرمز را می‌زنید، کنترلر کانال‌های سبز و آبی را خاموش و کانال قرمز را با تمام توان روشن می‌کند. به همین خاطر است که این قطعه را مغز سیستم نورپردازی رنگی می‌نامند؛ بدون آن، نوار LED شما هیچ هوشی برای تغییر رنگ ندارد. در پروژه‌های واقعی، کیفیت همین مدار است که تعیین می‌کند رنگ‌ها چقدر خالص و یکدست دیده شوند.

چگونه کنترلر سه کانال قرمز، سبز و آبی را ترکیب می‌کند؟

این ترکیب با تکنیکی به نام مدولاسیون پهنای پالس (PWM) انجام می‌شود. کنترلر هر یک از سه کانال را با سرعت بسیار بالا خاموش و روشن می‌کند و با تغییر مدت زمان روشن بودن هر کانال، شدت آن رنگ را تنظیم می‌کند. مثلاً برای ساختن رنگ بنفش، کانال قرمز و آبی را با شدت بالا و کانال سبز را خاموش نگه می‌دارد. ترکیب این نسبت‌هاست که طیف کامل رنگ‌ها را می‌سازد.

تفاوت کنترلر RGB، RGBW و RGBWW

اینجا یکی از مهم‌ترین نقاط تصمیم‌گیری شماست. نوارهای RGB ساده فقط سه رنگ پایه دارند و برای ساختن رنگ سفید، هر سه رنگ را با هم ترکیب می‌کنند. اما مشکل اینجاست که این سفیدِ ترکیبی معمولاً خالص نیست و کمی به سمت آبی یا صورتی متمایل می‌شود. به همین دلیل نوارهای پیشرفته‌تر وارد بازار شدند.

در نوار RGBW یک کانال سفید مجزا (White) اضافه شده که یک سفید واقعی و تمیز تولید می‌کند. نسخه RGBWW یک گام جلوتر می‌رود و دو کانال سفید دارد: یکی سفید گرم (Warm White) و دیگری سفید سرد (Cool White). این یعنی شما می‌توانید دمای رنگ نور سفید را هم تنظیم کنید. طبیعتاً انتخاب نوع نوار، نوع کنترلر شما را هم مشخص می‌کند، چون یک کنترلر سه‌کاناله نمی‌تواند کانال سفید اضافی را مدیریت کند.

کانال سفید اضافی و کاربرد آن در رنگ‌های گرم و سرد

کانال سفید مجزا در محیط‌هایی که هم به نور رنگی برای جلوه و هم به نور سفید واقعی برای روشنایی عمومی نیاز دارید، حیاتی است. تصور کنید پشت تلویزیون نصب کرده‌اید؛ شب با نور رنگی فیلم می‌بینید و موقع مطالعه با یک لمس به سفید گرم و دلنشین سوییچ می‌کنید. در RGBWW، اختلاط سفید گرم و سرد به شما اجازه می‌دهد از یک نور آفتابی تا مهتابی را شبیه‌سازی کنید.

اجزای اصلی یک سیستم نورپردازی RGB

یک سیستم کامل فقط کنترلر نیست. چهار قطعه باید کنار هم درست کار کنند تا نتیجه دلخواه به دست آید. هر کدام نقش خود را دارند و ضعف در یکی، کل سیستم را دچار مشکل می‌کند. شناخت این اجزا قبل از خرید، جلوی بسیاری از ناسازگاری‌ ها را می‌گیرد.

نوار LED، کنترلر، منبع تغذیه و ریموت

نوار LED بدنه اصلی نورپردازی است که خودِ نور را تولید می‌کند. کنترلر مغز سیستم است که رنگ و افکت را مدیریت می‌کند. منبع تغذیه (آداپتور یا پاور) برق شهر را به ولتاژ مناسب (مثلاً ۱۲ یا ۲۴ ولت) تبدیل می‌کند. و در نهایت ریموت یا اپلیکیشن، رابط شما برای صدور فرمان است. این چهار قطعه باید از نظر ولتاژ و توان با هم هماهنگ باشند.

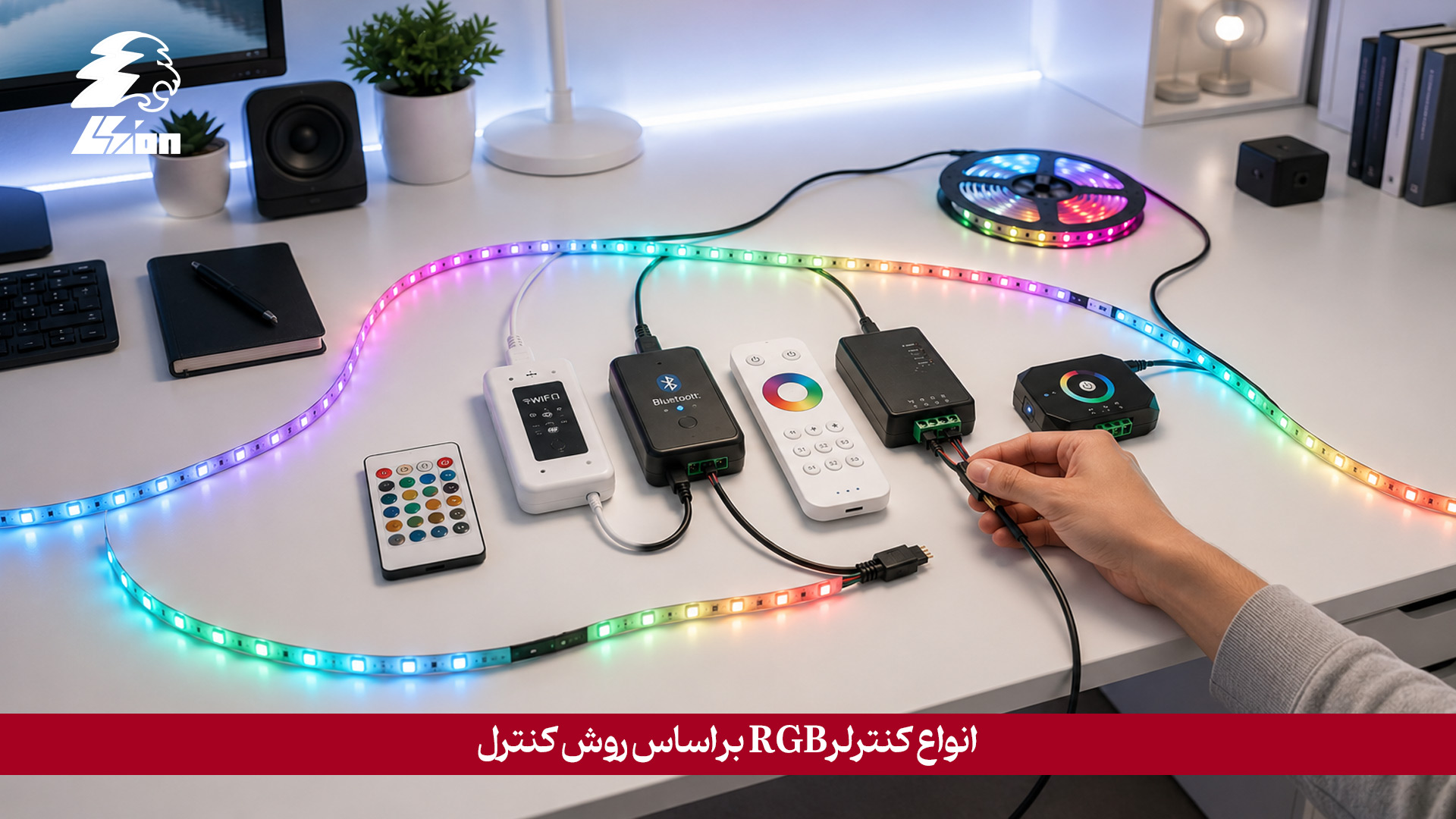

انواع کنترلر RGB بر اساس روش کنترل

شاید مهم‌ترین تفاوتی که هنگام خرید با آن روبه‌ رو می‌شوید، روش کنترل دستگاه است. اینکه شما چطور با دستگاه ارتباط برقرار میکنید، تجربه استفاده روزمره شما را کاملاً تغییر می‌دهد. هر روش، مزایا و معایب مخصوص خود را دارد و انتخاب اشتباه می‌تواند به یک خرید پشیمان‌کننده تبدیل شود. بیایید چهار روش اصلی را بررسی کنیم.

کنترلر RGB با ریموت کنترل IR (مادون قرمز)

این رایج‌ترین و اقتصادی‌ترین نوع کنترلر در بازار ایران است. ریموت‌های IR همان تکنولوژی کنترل تلویزیون را دارند و با نور مادون قرمز کار می‌کنند. معمولاً به‌صورت یک ریموت کارتی نازک با ۲۴ یا ۴۴ دکمه عرضه می‌شوند که رنگ‌ها و افکت‌های آماده روی آن چاپ شده است.

اصلی‌ترین نکته در مورد این نوع، نیاز به دید مستقیم است. یعنی باید ریموت را مستقیماً به سمت چشمی گیرنده کنترلر بگیرید و چیزی نباید مانع مسیر نور شود. به همین دلیل برای نصب‌هایی که کنترلر داخل سقف کاذب یا پشت یک پارتیشن پنهان می‌شود، اصلاً گزینه مناسبی نیست. اما برای یک نوار ساده زیر میز کامپیوتر یا پشت تلویزیون که در دید مستقیم است، انتخابی کاملاً منطقی و کم‌هزینه به شمار می‌رود.

مزایا، معایب و محدودیت برد عملکرد

مزیت اصلی این مدل قیمت بسیار پایین و در دسترس بودن آن است. اما معایب پررنگی دارد: برد عملکرد معمولاً به ۵ تا ۸ متر محدود می‌شود و حتماً باید در خط دید مستقیم باشید. کوچک‌ترین مانعی بین ریموت و گیرنده، فرمان را قطع می‌کند. در نورهای محیطی شدید نیز گاهی عملکرد ریموت ضعیف می‌شود.

کنترلر RGB با ریموت RF (فرکانس رادیویی)

ریموت‌های RF با امواج رادیویی کار می‌کنند، درست مثل سیستم بازکننده درب پارکینگ. بزرگ‌ترین مزیت این تکنولوژی این است که دیگر نیازی به دید مستقیم ندارید. امواج رادیویی به‌راحتی از دیوار، شیشه و موانع عبور می‌کنند و فرمان شما را به کنترلر می‌رسانند.

این ویژگی، ریموت RF را به انتخاب ایده‌آلی برای نصب‌های پنهان تبدیل می‌کند. اگر کنترلر RGB شما قرار است داخل سقف کاذب، پشت دیوار یا درون یک محفظه بسته نصب شود، این گزینه عملاً تنها راه منطقی شماست. ریموت‌های RF معمولاً به‌صورت دکمه‌ای یا چرخشی (Touch Wheel) هستند که کنترل دقیق‌تری روی انتخاب رنگ به شما می‌دهند. برد عملکرد آن‌ها هم بسیار بیشتر است.

کنترل از فاصله دور و عبور از موانع

برد عملکرد ریموت‌های RF معمولاً بین ۱۵ تا ۳۰ متر است و در فضای باز حتی بیشتر هم می‌شود. می‌توانید از اتاق کناری نور را خاموش کنید بدون اینکه دستگاه را ببینید. این قابلیت عبور از موانع، در پروژه‌های دکوراسیون داخلی که زیبایی و پنهان بودن سیم‌کشی اهمیت دارد، یک مزیت تعیین‌کننده محسوب می‌شود.

کدهای رنگی و تنوع انتخاب در ریموت‌های لمسی

مدل‌های ریموت لمسی RF یکی از زیباترین گزینه‌ها هستند. آن‌ها به‌جای دکمه‌های محدود رنگی، یک حلقه رنگی (Color Wheel) لمسی دارند که می‌توانید انگشتتان را روی آن بچرخانید تا به دقیق‌ترین طیف رنگی مورد نظرتان برسید. این ریموت‌ها معمولاً ظاهری شیک‌تر و حرفه‌ای‌تر دارند و برای خانه‌های مدرن بسیار مناسب هستند.

کنترلر RGB هوشمند (Wi-Fi و بلوتوث)

نسل جدید کنترلرها که با گوشی‌های هوشمند کار می‌کنند، در این دسته قرار می‌گیرند. این کنترلرها مستقیماً به مودم منزل شما (Wi-Fi) یا مستقیماً به گوشی (Bluetooth) متصل می‌شوند. حالا گوشی شما تبدیل به ریموت کنترل می‌شود. این یعنی آزادی عمل بی‌نهایت؛ از انتخاب میلیاردها رنگ گرفته تا تعریف سناریوهای مختلف.

برتری بزرگ این مدل‌ها، قابلیت برنامه‌ریزی آن‌هاست. می‌توانید تنظیم کنید که نورها در ساعت خاصی روشن شوند، با موسیقی پخش‌شده در اتاق رقص نور کنند و یا حتی از راه دور و از شهر دیگر نور خانه را کنترل کنید. اگر به دنبال خانه‌ای هوشمند و مدرن هستید، سرمایه‌گذاری روی یک کنترلر Wi-Fi بهترین تصمیم است.

اتصال به اپلیکیشن و سازگاری با دستیارهای صوتی (Alexa/Google Home)

بیشتر کنترلرهای هوشمند با دستیارهای صوتی مثل الکسا و گوگل هوم سازگار هستند. تصور کنید وارد خانه می‌شوید و فقط می‌گویید «نور را به بنفش تغییر بده»؛ این جادوی کنترلر هوشمند است. این سطح از راحتی و امکانات، فراتر از یک تغییر رنگ ساده است و به سبک زندگی شما بُعد جدیدی می‌دهد.

کنترلرهای RGB موزیکال

این مدل‌ ها مجهز به یک میکروفون داخلی هستند که صداهای محیطی و ضرب‌ آهنگ موسیقی را حس می‌کند. با هر ضربِ بیس، نورها چشمک می‌زنند یا رنگ عوض می‌کنند. این کنترلرها برای اتاق‌ های گیمینگ، سالن‌های جشن و کافه‌ ها بسیار محبوب هستند چون هیجان محیط را با ریتم موسیقی هماهنگ می‌کنند.

نکات فنی و معیارهای انتخاب کنترلر مناسب

فقط ظاهر و روش کنترل مهم نیست؛ قلب تپنده سیستم شما باید با سخت‌افزارتان همخوانی داشته باشد. انتخاب اشتباه در بخش فنی یا باعث سوختن کنترلر می‌شود و یا نوار LED شما نوری ضعیف و بی‌کیفیت خواهد داشت. این سه پارامتر فنی را حتماً در نظر بگیرید:

۱. ولتاژ کاری و تطابق با نوار LED

اکثر نوارها و کنترلرهای RGB با ولتاژ ۱۲ یا ۲۴ ولت کار می‌کنند. قانون اول و طلایی: ولتاژ منبع تغذیه، ولتاژ کنترلر و ولتاژ نوار LED باید دقیقاً یکی باشد. اگر نوار ۲۴ ولتی دارید و کنترلر ۱۲ ولتی بخرید، یا کنترلر می‌سوزد یا نوار روشن نمی‌شود. اکثر کنترلرهای مدرن به‌صورت Wide Voltage (مثلاً ۵ تا ۲۴ ولت) کار می‌کنند اما ولتاژ نوار همچنان تعیین‌کننده است.

۲. توان خروجی و شدت جریان (آمپر)

هر کنترلر یک ظرفیت جریان مشخص دارد که معمولاً با واحد آمپر (A) بیان می‌شود. برای مثال یک کنترلر ممکن است حداکثر ۱۲ آمپر خروجی داشته باشد (۴ آمپر برای هر کانال). شما باید بدانید نوار LED شما در هر متر چند آمپر مصرف می‌کند. اگر مصرف کل نوارها بیشتر از توان کنترلر باشد، دستگاه به شدت داغ شده و می‌سوزد.

فرمول محاسبه توان (P=V×I)

برای اینکه بدانید کنترلر شما چند وات را پشتیبانی می‌کند، از فرمول ساده توان استفاده کنید. اگر کنترلر ۱۲ ولت و حداکثر ۱۲ آمپر است، یعنی توان خروجی آن ۱۴۴ وات است (12×12=144). اگر نوار شما در هر متر ۱۰ وات مصرف می‌کند، این کنترلر حداکثر می‌تواند ۱۴ متر از آن را مدیریت کند. بیشتر از آن، نیاز به آمپلی‌فایر دارد.

۳. تعداد کانال‌ های خروجی

بسته به اینکه نوار شما از چه نوعی است، باید کنترلر با تعداد کانال مناسب انتخاب کنید. نوار RGB به ۳ کانال، RGBW به ۴ کانال و RGBWW به ۵ کانال نیاز دارد. استفاده از کنترلر ۳ کاناله برای نوار ۵ کاناله باعث می‌شود نتوانید از تمام قابلیت‌های نوار (مثلاً نور سفید گرم) استفاده کنید.

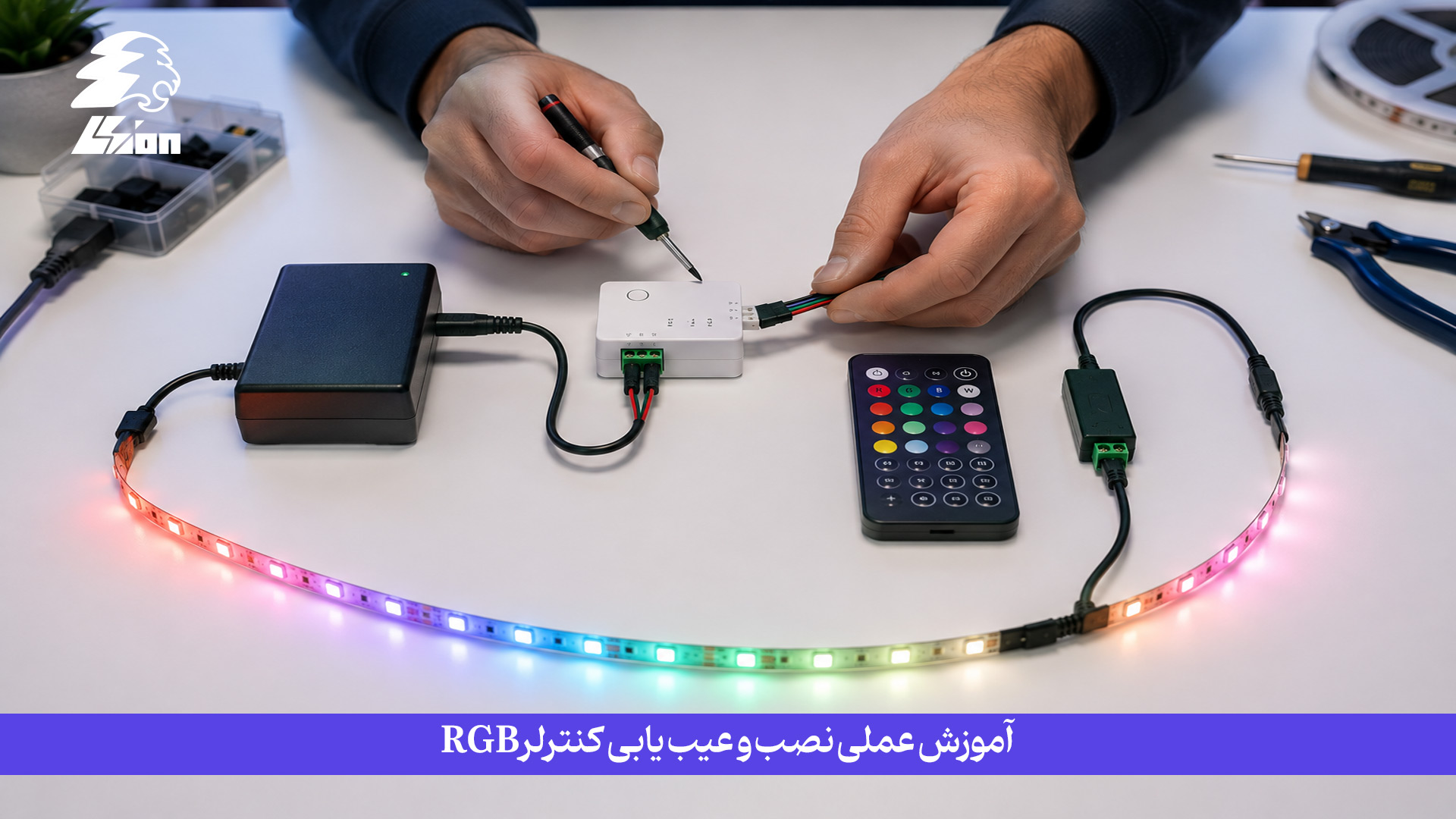

آموزش عملی نصب و عیب‌ یابی کنترلر RGB

نوبت به بخش فنی کار می‌رسد. نصب کنترلر RGB سخت نیست، به شرطی که اصول آن را بدانید. اشتباه در اتصال حتی یک سیم می‌تواند باعث شود جای رنگ‌ها عوض شود یا در بدترین حالت، مدار داخلی کنترلر آسیب ببیند.

شناسایی پایه‌ های نوار و کنترلر (V+, R, G, B)

تقریباً تمام نوارهای RGB دارای چهار پین یا سیم هستند که با کلمات V+ (یا ۱۲V+)، R (قرمز)، G (سبز) و B (آبی) مشخص شده‌اند. پایه V+ مشترک است و برق مثبت را می‌گیرد، در حالی که کنترلر از طریق سه پایه دیگر، خروجی منفی را برای هر رنگ مدیریت می‌کند. روی کنترلر هم دقیقاً همین حروف حک شده است؛ کافی است آن‌ها را نظیر به نظیر به هم وصل کنید.

نحوه استفاده از آمپلی‌ فایر در پروژه‌ های بزرگ

اگر طول نوار شما زیاد باشد (مثلاً بیش از ۱۰ یا ۱۵ متر)، با دو مشکل روبه‌رو می‌شوید: اول افت ولتاژ (انتهای نوار کم‌نورتر می‌شود) و دوم فشار بیش از حد به کنترلر. در این شرایط باید از قطعه‌ای به نام RGB Amplifier استفاده کنید. آمپلی‌فایر سیگنال رنگ را از کنترلر می‌گیرد و با استفاده از یک منبع تغذیه جداگانه، آن را تقویت کرده و به بخش بعدی نوار می‌فرستد. این کار باعث می‌شود تمام نوارها با یک رنگ و یک شدت نور بدرخشند.

عیب‌ یابی مشکلات رایج در راه‌ اندازی

گاهی بعد از نصب، همه چیز طبق برنامه پیش نمی‌رود. نترسید، اکثر مشکلات با چک کردن چند اتصال ساده حل می‌شوند. در اینجا سه مورد از رایج‌ترین مشکلات و راه‌حل آن‌ها را می‌بینید:

۱. عدم مطابقت رنگ‌ ها (فشردن دکمه قرمز و روشن شدن رنگ سبز)

این مشکل زمانی رخ می‌دهد که ترتیب سیم‌های R، G و B را اشتباه وصل کرده باشید. کافی است جای سیم‌ها را روی کنترلر عوض کنید تا با دکمه‌های ریموت هماهنگ شوند. نگران نباشید، جابه‌جایی این سه سیم آسیبی به دستگاه نمی‌زند.

۲. افت شدت نور در طول مسیر

اگر ابتدای نوار پرنور و انتهای آن ضعیف است، با افت ولتاژ روبه‌رو هستید. راه حل، تزریق برق از دو سمت نوار یا استفاده از آمپلی‌فایر است. همچنین مطمئن شوید که قطر سیم‌های رابط شما بیش از حد نازک نباشد، چون سیم نازک باعث افت ولتاژ بیشتر می‌شود.

۳. داغ شدن بیش از حد کنترلر

اگر بدنه کنترلر بسیار داغ است، یعنی جریانی که نوارها می‌کشند بیش از توان دستگاه است. یا طول نوار را کم کنید، یا از کنترلری با آمپراژ بالاتر استفاده کنید، و یا حتماً از آمپلی‌فایر کمک بگیرید. گرمای بیش از حد، عمر کنترلر را به شدت کاهش می‌دهد.

جدول مقایسه جامع انواع کنترلر RGB

برای اینکه تصمیم‌گیری نهایی برایتان ساده‌تر شود، این جدول مقایسه‌ای را آماده کرده‌ایم. با یک نگاه می‌توانید تفاوت‌ها را بسنجید و بهترین گزینه را برای نیاز خود پیدا کنید.
