راهنمای جامع فیش BNC؛ هر آنچه باید بدانید

در دنیای تجهیزات الکترونیکی و سیستم‌های نظارت تصویری، فیش BNC یکی از پرکاربردترین و شناخته‌شده‌ترین کانکتورها محسوب می‌شود. این فیش کوچک اما کاربردی، نقش بسیار مهمی در انتقال سیگنال‌های ویدئویی و RF دارد. اگر شما هم قصد خرید فیش BNC برای دوربین مداربسته، گیرنده دیجیتال یا تجهیزات صوتی و تصویری دیگر دارید، در این مقاله به‌طور کامل با ویژگی‌ها، انواع، کاربردها و نکات خرید این قطعه آشنا خواهید شد.

فیش BNC چیست؟

فیش BNC که مخفف Bayonet Neill-Concelman است، یک نوع کانکتور مخصوص کابل کواکسیال می‌باشد. این کانکتور ابتدا در دهه 1940 میلادی طراحی شد و امروزه به‌طور گسترده‌ای در سیستم‌های نظارتی، تجهیزات رادیویی، شبکه‌های آنالوگ و حتی برخی دستگاه‌های پزشکی مورد استفاده قرار می‌گیرد.

ساختار BNC به گونه‌ای طراحی شده که نصب و اتصال آن بسیار ساده و سریع انجام می‌شود. این فیش دارای مکانیزم قفل‌شونده چرخشی (Bayonet Lock) است که باعث می‌شود اتصال آن ایمن و پایدار باشد.

کاربردهای فیش BNC

1. سیستم‌های نظارت تصویری (دوربین مداربسته)
رایج‌ترین کاربرد فیش BNC، در دوربین‌های آنالوگ و دستگاه‌های DVR است. این فیش‌ها سیگنال‌های ویدئویی را از دوربین به دستگاه ضبط منتقل می‌کنند.

2. تجهیزات آزمایشگاهی و اندازه‌گیری
بسیاری از اسیلوسکوپ‌ها و ژنراتورهای سیگنال از فیش BNC برای انتقال سیگنال‌های آزمایشی استفاده می‌کنند.

3. شبکه‌های تلویزیونی و صوتی تصویری
در برخی از سیستم‌های انتقال تصویر آنالوگ، از BNC برای اتصال کابل کواکسیال استفاده می‌شود.

4. رادیو و تجهیزات مخابراتی
به دلیل عملکرد خوب در فرکانس‌های بالا، BNC در سیستم‌های رادیویی و مخابراتی نیز کاربرد دارد.

انواع فیش BNC

برای انتخاب فیش BNC مناسب، باید با انواع آن آشنا باشید. این فیش‌ها بر اساس نوع نصب و کاربردشان دسته‌بندی می‌شوند:

1. فیش BNC پرسی

این نوع فیش برای اتصال به کابل‌های کواکسیال از روش پرس کردن استفاده می‌کند. با استفاده از ابزار مخصوص، فیش به کابل متصل می‌شود. این نوع اتصال سریع، قوی و مناسب پروژه‌های با حجم بالا است.

2. فیش BNC لحیمی

در این مدل، سیم مغزی و شیلد کابل با استفاده از لحیم به فیش متصل می‌شوند. این روش نیاز به دقت و مهارت بیشتری دارد، اما اتصال بسیار مطمئنی را فراهم می‌کند. برای کاربردهای حساس، BNC لحیمی توصیه می‌شود.

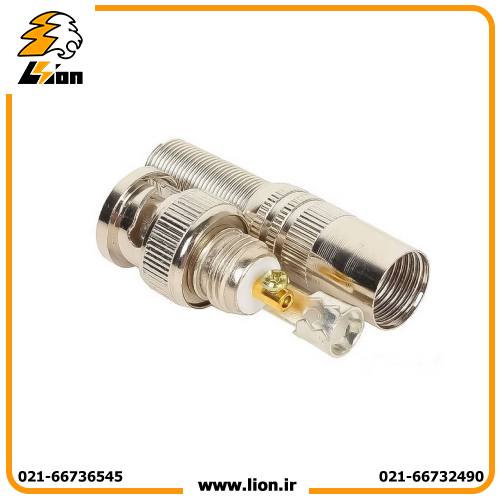

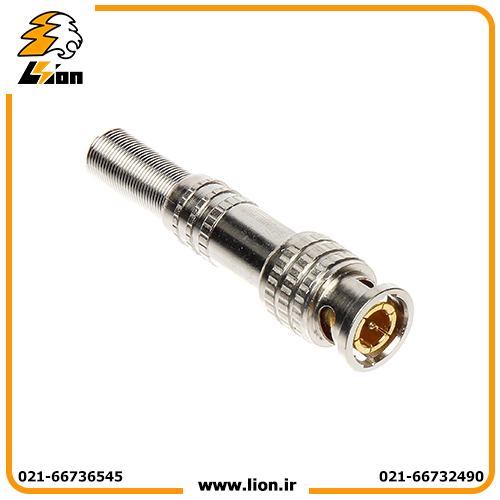

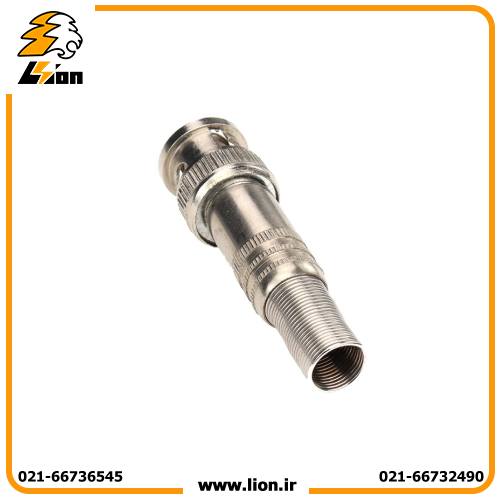

3. فیش BNC پیچی (پیچ‌خور)

در فیش پیچی، سیم‌ها با پیچ محکم می‌شوند و نیازی به لحیم‌کاری یا پرس نیست. نصب آن ساده‌تر است و معمولاً در کاربردهای خانگی یا موقتی استفاده می‌شود.

4. فیش BNC مادگی و نری

BNC نری (Male): فیش‌هایی هستند که معمولاً روی کابل نصب می‌شوند.

BNC مادگی (Female): این فیش‌ها روی دستگاه یا به عنوان رابط استفاده می‌شوند.

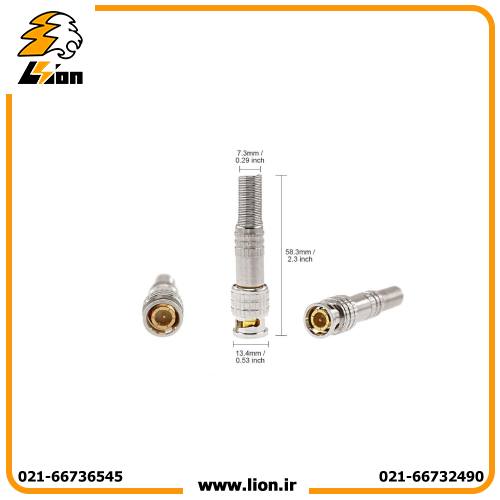

ساختار فیش BNC

هر فیش BNC از چند بخش اصلی تشکیل شده است:

سوزن مرکزی (Pin): برای انتقال سیگنال اصلی.

بدنه فلزی (Shield): برای اتصال زمین و محافظت در برابر نویز.

قفل چرخشی (Bayonet): برای اتصال امن به پورت مادگی.

غلاف یا بدنه خارجی: جهت محافظت و استحکام کلی فیش.

مزایای استفاده از فیش BNC

1. اتصال سریع و آسان
فقط کافیست فیش را وارد سوکت کرده و یک چرخش کوچک دهید تا قفل شود.

2. پایداری اتصال
مکانیزم قفل‌شونده باعث می‌شود فیش به راحتی جدا نشود.

3. کاهش نویز و تداخل سیگنال
به دلیل ساختار فلزی و اتصال کامل زمین، نویز کمتری در انتقال سیگنال رخ می‌دهد.

4. طول عمر بالا
جنس بدنه فلزی و ساختار محکم، باعث دوام بالای فیش می‌شود.

نکات مهم هنگام خرید فیش BNC

اگر قصد خرید فیش BNC دارید، به نکات زیر توجه کنید تا خرید بهتری داشته باشید:

1. نوع کابل

کابل مورد استفاده (مانند RG59، RG6 و …) در انتخاب نوع فیش تاثیر دارد. برای هر نوع کابل، فیش مخصوصی نیاز است.

2. روش نصب

بسته به توانایی شما و ابزارهای موجود، نوع فیش را انتخاب کنید (لحیمی، پیچی یا پرسی).

3. کیفیت ساخت

از برندهای معتبر و فیش‌هایی با بدنه فلزی و آبکاری مناسب استفاده کنید تا اتصال بهتری داشته باشید.

4. تطابق با دستگاه

حتماً بررسی کنید که فیش با ورودی دستگاه (DVR، دوربین یا دستگاه اندازه‌گیری) هم‌خوانی داشته باشد.

مقایسه فیش BNC با سایر کانکتورها

در برابر RCA: فیش BNC برای فرکانس‌های بالاتر مناسب‌تر و اتصال مطمئن‌تری دارد.

در برابر F-Type: فیش BNC در کاربردهای حرفه‌ای و آزمایشگاهی رایج‌تر است.

در برابر HDMI: HDMI مخصوص انتقال دیجیتال تصویر و صداست، اما BNC بیشتر در سیستم‌های آنالوگ کاربرد دارد.

آموزش نصب فیش BNC (مدل پرسی)

برای نصب فیش BNC پرسی مراحل زیر را دنبال کنید:

1. کابل را به‌اندازه 2 سانتی‌متر لخت کنید.

2. مغزی کابل و شیلد را جداگانه آماده کنید.

3. فیش را روی کابل قرار دهید.

4. با استفاده از آچار پرس مخصوص، فیش را محکم کنید.

5. اتصال را تست کنید تا از صحت عملکرد مطمئن شوید.

قیمت فیش BNC

قیمت فیش BNC بسته به نوع آن (لحیمی، پرسی، پیچی) و کیفیت ساخت می‌تواند بین ۵۰۰۰ تا ۲۰۰۰۰ تومان متغیر باشد (در زمان نگارش این مقاله). برندهایی با کیفیت بهتر معمولاً قیمت بالاتری دارند اما عمر و کارایی بهتری ارائه می‌دهند.

فیش BNC مناسب برای چه کسانی است؟

تکنسین‌های نصب دوربین مدار بسته

دانشجویان و مهندسین برق و الکترونیک

تعمیرکاران تجهیزات صوتی و تصویری

کاربران خانگی علاقه‌مند به ساخت پروژه‌های DIY

جمع‌بندی نهایی

فیش BNC یکی از قطعات کلیدی در تجهیزات نظارتی، صوتی و تصویری است که با طراحی ساده اما کارآمد خود، اتصال ایمن و باکیفیتی را فراهم می‌کند. آشنایی با انواع فیش BNC، نحوه نصب و نکات خرید، به شما کمک می‌کند انتخاب هوشمندانه‌تری داشته باشید و از عملکرد تجهیزات خود نهایت بهره را ببرید.

چه در حال راه‌اندازی یک سیستم دوربین مداربسته باشید و چه بخواهید تجهیزات آزمایشگاهی یا صوتی خود را ارتقا دهید، فیش BNC یک گزینه مطمئن و کارآمد برای انتقال سیگنال است.

و پیشنهاد ما BNC با برند NEWELL می باشد که کارایی قابل توجهی نسبت به رقبای خود دارد.
