منبع تغذیه پاور سوئیچینگ 12 ولت 20 آمپر صنعتی فن دار

منبع تغذیه پاور سوئیچینگ 12 ولت 20 آمپر صنعتی فن دار

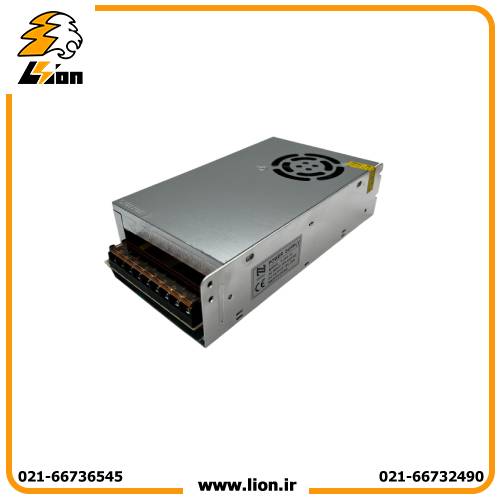

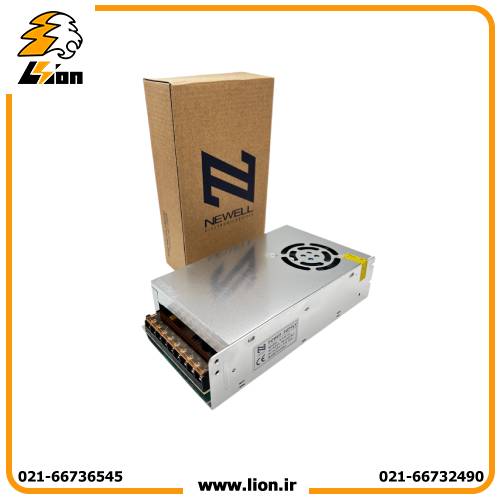

منبع تغذیه پاور سوئیچینگ 12 ولت 20 آمپر صنعتی فن دار با توان 240 وات بدون هیچ گرمایی قادر است در ورودی خود ولتاژ 220 ولت برق شهر را دریافت کند و آنرا کاهش دهد و در خروجی ولتاژ 12 ولت مستقیم (DC) با جریان 5 آمپر تحویل دهد.

در زمان کار این منبع، گرما و حرارت تولید می شود که برای جلوگیری از این گرما و آسیب نرسیدن به آن، بدنه را بصورت توری( مشبک) ساخته اند تا مستقیما در معرض هوای آزاد قرار بگیرد و خنک شود.

برای تغییر و تنظیم دقیق ولتاژ خروجی پتانسیومتری کنار ترمینالها تعبیه شده و از طریق آن میتوانید ولتاژ دقیق مورد نظر خود را تنظیم کنید. لازم بذکر است این ولتاژ بین 10/8 تا 13/2 ولت قابل تغییر است.

نشانگر LED که کنار پتانسیومتر قرار دارد نمایانگر روشن بودن دستگاه و کارکرد صحیح آن می باشد.

تمامی تجهیزات الکترونیکی و الکتریکی بنا به طراحی خاص خود به ولتاژ و جریان مشخصی جهت راه اندازی و کارکرد نیاز دارند.منبع تغذیه قادر است از یک ورودی ولتاژ AC یا DC در زمان معین، ولتاژ DC مختلف با سطوح جریان مختلفی تولید کند.این منابع تغذیه با استفاده از تکنولوژی سوئچینگ با سوئچ های فرکانس بالا نیاز به ترانس های حجیم را کاهش دادند.

در مدل فن دار ، تخیله حرارتی مناسب تر است فن از نوع اولتراسایلنت می باشد یعنس صدای فوق العاده کمی تولید می کند . این فن ها بر اساس جریان کشی سرعت عمل خود را تنظیم می کنند و با افزایش جریان ، سرعت بالاتر می رود.

کاربرد پاور سوئیچینگ 12 ولت 20 آمپر صنعتی فن دار

• انواع تابلو روان
• انواع ال ای دی روشنایی
• انواع سیستم های صوتی و تصویری
• دوربین مداربسته
• سیستم‌ های امنیتی و…

بدون شک دلیل این امر ارائه سامانه‌ های جدید برای این دسته از تغذیه‌ ها و مدارات الکترونیکی توانمند آنها است. اینکه چرا این دسته از منابع تغذیه را سوئیچینگ می نامند مربوط است به اینکه خروجی آن ها کاملا خطی است و در نتیجه آن ها SMPS به صورت چیکده خوانده میشوند که برگرفته شده از اصطلاح انگلیسی Switched-mode power supply است.

معمولا راندمان و بهینگی کاری این دسته از منبع تغذیه های صنعتی بین 85% تا 90 درصد است که نزدیک به 40 درصد آن ها در نواحی خطی کار می کنند. برای نمونه منبع تغذیه صنعتی سوئیچینگ 12 ولت 20 آمپر با دریافت ورودی ولتاژ برق 100 تا 240 ولت AC به صورت پایدار خروجی صاف 12 ولت DC یا حداکثر شدت جریان 20 آمپری به کاربر ارائه میدهد. اتصال سیم های دوبل برق از طریق ترمینال پیچ دار تعبیه شده در پشت منبع تغذیه صنعتی سوئیچینگ 12 ولت 5 انجام می شود و نیازی به استفاده از هویه معمولی نخواهد بود.

پاور سوئیچینگ 12 ولت 20 آمپر صنعتی فن دار با توان 240 وات دارای خروجی های زیر می باشد:

• L و N: برای اتصال به برق شهر(ورودی)
• _V: برای اتصال به قطب منفی وسیله
• +V: برای اتصال به قطب مثبت وسیله
• Erth: اتصال زمین و یا پایه سوم دو شاخه های ارت دار

مزایای منابع پاور سوئیچینگ 12 ولت 20 آمپر صنعتی فن دار

مهمترین مزیت یک منبع تغذیه سوییچینگ بازده بالای آن است. از آنجایی که ترانزیستور سوییچینگ فقط در ناحیه قطع و اشباع کار میکند (در حالت قطع جریان عبوری از آن ناچیز بوده و در حالت اشباع هم افت ولتاژ روی آن کم است) بنابراین توان مصرفی آن ناچیز است که این سبب بالا رفتن بازده منبع تغذیه میگردد. سایر مزایای آن عبارتند از حجم و وزن کمتر (به دلیل حذف ترانسفورماتور فرکانس پایین که وزن بالایی دارد) و گرمای ایجاد شده کمتر (به دلیل بازده بالاتر).

مشخصات فنی پاور سوئیچینگ 12 ولت 20 آمپر صنعتی فن دار با توان 240 وات

• توان خروجی 240W
• ولتاژ ورودی 85 تا 265 ولت
• محدوده فرکانس ورودی  47 تا 63 هرتز
• بدنه فلزی با قابلیت خنک کنندگی بالا
• قابلیت کارکرد در دمای منفی 10 درجه تا مثبت 50 درجه سانتیگراد
• کارکرد در  شرایط رطوبتی مختلف 20% تا 90% رطوبت
• محافظت در برابر ولتاژ خروجی بیش از حد استاندارد  Over Voltage
• محافظت در برابر افت ولتاژ Down Voltage
• محافظت در برابر  اتصال کوتاهShorted Circuit
• محافظت در برابر بار بیش از حد Over Load
• بازیابی اتومات   Auto Recovery
• دارای ترمینال تخلیه بار الکتریکی
• استاندارد ایمنی EN/UL60950
