انواع منابع تغذیه

در ادامه به انواع منابع تغذیه میپردازیم:

منبع تغذیه خطی (Linear Power Supply)

منبع تغذیه خطی یکی از قدیمی‌ترین و ساده‌ترین انواع منابع تغذیه است. این سیستم‌ها انرژی را به‌صورت مستقیم و بدون استفاده از سوئیچینگ‌های پیچیده تبدیل می‌کنند. در این منابع، از ترانسفورماتورها و قطعات دیگر برای کاهش ولتاژ استفاده می‌شود. منابع تغذیه خطی معمولاً در سیستم‌هایی که نیاز به ولتاژ ثابت و کم نویز دارند، به کار می‌روند.

ویژگی‌های منبع تغذیه خطی:

سادگی در طراحی
هزینه پایین‌تر نسبت به منابع سوئیچینگ
راندمان پایین‌تر
تولید گرمای زیاد

کاربردهای منبع تغذیه خطی:

دستگاه‌های حساس به نویز
لوازم خانگی کوچک
سیستم‌های صوتی با کیفیت بالا

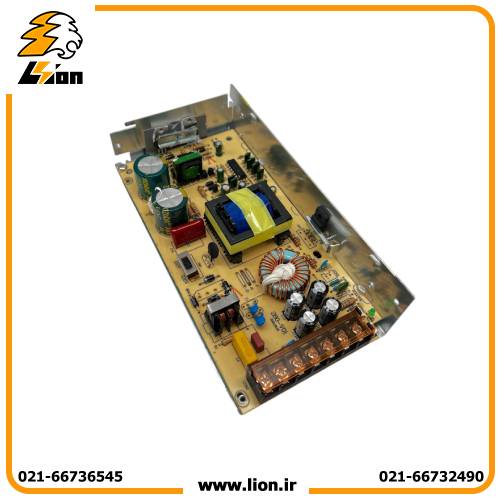

منبع تغذیه سوئیچینگ (Switching Power Supply)

منابع تغذیه سوئیچینگ به دلیل استفاده از سوئیچینگ‌های سریع و کارآمد برای تبدیل انرژی، در سیستم‌های مدرن و الکترونیک‌های پیشرفته کاربرد دارند. این منابع معمولاً از مدارهای سوئیچینگ (مثل ترانزیستورها و دیودها) برای تبدیل ولتاژ استفاده می‌کنند. پاورسوئیچینگ‌ها به دلیل راندمان بالا و ابعاد کوچکتر، در دستگاه‌های پیچیده‌تر و کم‌حجم‌تر مورد استفاده قرار می‌گیرند.

ویژگی‌های منبع تغذیه سوئیچینگ:

راندمان بالا
ابعاد و وزن کوچک
تولید گرمای کمتر نسبت به منابع خطی
پیچیدگی بیشتر در طراحی

کاربردهای منبع تغذیه سوئیچینگ:

رایانه‌ها
دستگاه‌های الکترونیکی مصرفی
تجهیزات پزشکی
سیستم‌های صنعتی و تجاری

انواع منبع تغذیه سوئیچینگ

منبع تغذیه سوئیچینگ ابزاری است که در مدل های مختلفی تولید شده است و هر مدل آن برای موارد خاصی کاربرد دارد، و بر اساس دستورالعمل های خاصی کار می کنند و تغییر ولتاژ ورودی را به صورت های افزاینده، کاهنده و همچنین وارون‌گر پلاریته انجام می دهند. در حالت کلی انواع منبع تغذیه سوئیچینگ عبارتند از:

منبع تغذیه سوئیچینگ باک:

این منبع تغذیه کار تغییر ولتاژ را به صورت کاهشی انجام می دهد و بر اساس برنامه ریزی های صورت گرفته این کار به صورت غیر ایزوله انجام می گیرد.

در حالت کلی زمانی که نیاز باشد در یک مدار ولتاژ بالا به ولتاژ پایین تر تبدیل شود از این منبع تغذیه استفاده می شود و به همین خاطر است که از این منبع تغذیه DC به DC در دستگاه ها و مدارهای مختلف استفاده می شود.

برای طراحی این منبع از یک سوئیچ فعال، سلف، خازن، دیود و یک آی سی کنترل گر استفاده شده و به همین دلیل می توان امورات تنظیم دستگاه های مختلف از جمله موتورهای الکتریکی را با آن انجام داد.

منبع تغذیه سوئیچینگ بوست:

این منبع تغذیه خروجی بیشتری نسبت به سوئیچینگ باگ دارد و به همین دلیل برای مواردی که نیاز به ولتاژ بالاتر باشد، مورد استفاده قرار می گیرد.

این منبع تغذیه تا حدودی با نمونه های باگ شباهت دارد و در اصطلاح از نوع افزاینده می باشد. از این منبع تغذیه در لوازم مختلف استفاده می شود و به دلیل تغییر ندادن ساختار ولتاژ ورودی مورد استفاده قرار می گیرند.

منبع های تغذیه سوئیچینگ باک-بوست:

اگر در یک مدار نیاز باشد از ویژگی های منابع تغذیه باک و بوست به صورت همزمان استفاده شود، از سوئیچینگ های باک-بوست استفاده می شود. به این منبع تغذیه وارون‌گر پلاریته ولتاژ نیز گفته می شود و به همین دلیل می تواند عکس ولتاژ ورودی را تولید کند، و ولتاژ خروجی کوچکتر و یا بزرگتر باشد.

منبع تغذیه DC به DC (DC-DC Power Supply)

این نوع منبع تغذیه برای تبدیل ولتاژ DC به ولتاژ DC دیگر با مقدار متفاوت (بیشتر یا کمتر) استفاده می‌شود. این سیستم‌ها معمولاً در دستگاه‌هایی که به ولتاژهای مختلف DC نیاز دارند، کاربرد دارند. منابع تغذیه DC به DC در ابعاد کوچکتر و توان‌های پایین‌تر معمولاً به کار می‌روند و از آن‌ها در بسیاری از دستگاه‌های الکترونیکی و سیستم‌های قابل حمل استفاده می‌شود.

ویژگی‌های منبع تغذیه برای تبدیل ولتاژ DC:

تبدیل ولتاژ DC به DC: این سیستم‌ها قادر به تبدیل ولتاژ ورودی DC به ولتاژ DC مورد نیاز با مقدار بیشتر یا کمتر هستند.
راندمان بالا: منابع تغذیه DC به DC معمولاً راندمان بالایی دارند و انرژی کمتری به صورت گرما هدر می‌دهند.
قابلیت تنظیم ولتاژ و جریان: بسیاری از منابع تغذیه DC به DC امکان تنظیم دقیق ولتاژ و جریان خروجی را فراهم می‌کنند.
ابعاد کوچک و وزن کم: این منابع معمولاً در ابعاد کوچک و وزن کم طراحی می‌شوند و برای دستگاه‌های قابل حمل و سیستم‌های کوچک مناسب هستند.

کاربردهای منبع تغذیه برای تبدیل ولتاژ DC:

دستگاه‌های الکترونیکی قابل حمل: منابع تغذیه DC به DC در دستگاه‌هایی مانند گوشی‌های موبایل، تبلت‌ها، لپ‌تاپ‌ها، ساعت‌های هوشمند و سایر دستگاه‌های قابل حمل برای تأمین انرژی استفاده می‌شوند.
سیستم‌های خورشیدی: در سیستم‌های انرژی خورشیدی، از منابع DC به DC برای تبدیل ولتاژ باتری به ولتاژ مناسب برای تجهیزات مختلف استفاده می‌شود.

دستگاه‌های آزمایشگاهی و تحقیقاتی: برای آزمایش و تأمین انرژی با ولتاژهای متفاوت در تجهیزات آزمایشگاهی و تحقیقاتی که به ولتاژ‌های دقیق نیاز دارند.

ماشین‌آلات و ربات‌های صنعتی: در ربات‌ها و ماشین‌آلات صنعتی که نیاز به تأمین ولتاژهای مختلف برای عملگرها و سنسورها دارند.

سیستم‌های شارژ: در سیستم‌های شارژ باتری مانند شارژرهای اتومبیل، شارژرهای گوشی، شارژرهای پاور بانک و سایر دستگاه‌های شارژ، از منابع DC به DC برای تبدیل ولتاژ استفاده می‌شود.
دستگاه‌های پزشکی قابل حمل: در دستگاه‌های پزشکی که به ولتاژهای خاص برای تأمین انرژی قسمت‌های مختلف نیاز دارند، منابع تغذیه DC به DC کاربرد دارند.

منابع تغذیه DC به DC به دلیل قابلیت تبدیل ولتاژ دقیق و ابعاد کوچکتر، در بسیاری از دستگاه‌ها و سیستم‌های قابل حمل و صنایع مختلف بسیار مفید هستند.

کاربردهای منابع تغذیه

منابع تغذیه در بسیاری از صنایع و دستگاه‌ها کاربرد دارند. در زیر برخی از مهم‌ترین کاربردهای منابع تغذیه مختلف آورده شده است:

رایانه‌ها و سیستم‌های الکترونیکی

منابع تغذیه در کامپیوترها، لپ‌تاپ‌ها، و سرورها برای تأمین انرژی استفاده می‌شوند. این سیستم‌ها معمولاً از منابع تغذیه سوئیچینگ استفاده می‌کنند تا انرژی را به ولتاژ و جریان مناسب برای قطعات مختلف کامپیوتر مانند پردازنده‌ها، کارت‌های گرافیک و حافظه‌ها تبدیل کنند.

کاربردهای منابع تغذیه در کامپیوترها، لپ‌تاپ‌ها، و سرورها :

تأمین انرژی برای پردازنده‌ها، هارد دیسک‌ها و کارت‌های گرافیک
برق‌رسانی به سیستم‌های ذخیره‌سازی و شبکه‌های داده
منابع تغذیه برای سرورها و دیتاسنترها

دستگاه‌های الکترونیکی مصرفی

این دستگاه‌ها شامل تلویزیون‌ها، سیستم‌های صوتی، کنسول‌های بازی، دستگاه‌های صوتی و تصویری و لوازم خانگی می‌باشند که نیاز به منابع تغذیه دارند تا انرژی لازم را از شبکه برق تأمین کنند.

کاربردهای دستگاه‌های الکترونیکی مصرفی:

تلویزیون‌ها و سیستم‌های صوتی خانگی
کنسول‌های بازی و دستگاه‌های سرگرمی
لوازم خانگی کوچک مانند یخچال‌ها، مایکروویوها و دستگاه‌های قهوه‌ساز

تجهیزات پزشکی

در تجهیزات پزشکی مانند دستگاه‌های تصویربرداری، ECG، ماشین‌های دیالیز و سایر دستگاه‌های حیاتی، منابع تغذیه دقیق و پایدار برای عملکرد صحیح ضروری هستند. منابع تغذیه پزشکی معمولاً باید دارای ویژگی‌هایی مانند حفاظت از اضافه بار و ولتاژ ثابت باشند.

کاربردهای منابع تغذیه در تجهیزات پزشکی:

دستگاه‌های تصویربرداری پزشکی (CT، MRI)
تجهیزات آزمایشگاهی و پزشکی مانند دستگاه‌های ECG و EKG
دستگاه‌های کمک تنفسی و دیالیز

صنایع خودروسازی

در صنعت خودروسازی، از منابع تغذیه برای سیستم‌های الکترونیکی خودروها، مانند سیستم‌های تهویه، سیستم‌های کنترل موتور، و سیستم‌های ناوبری استفاده می‌شود. این منابع تغذیه معمولاً به‌طور مستقیم به باتری خودرو متصل می‌شوند.

کاربردهای منابع تغذیه در صنعت خودروسازی:

سیستم‌های کنترل موتور و ECU (واحد کنترل الکترونیکی)
سیستم‌های صوتی و ناوبری در خودروها
تجهیزات الکترونیکی مانند دوربین‌ها و سنسورها

سیستم‌های مخابراتی

منابع تغذیه در شبکه‌های مخابراتی، تجهیزات رادیویی، سیستم‌های انتقال داده و دستگاه‌های ارتباطی به کار می‌روند. این سیستم‌ها نیاز به منابع تغذیه ثابت و با کیفیت دارند تا از قطع و نوسانات برق جلوگیری شود.

کاربردهای منابع تغذیه در صنایع مخابراتی:

ایستگاه‌های رادیویی و تلویزیونی
تجهیزات تلفن و اینترنت
سیستم‌های ارتباطی بی‌سیم و ماهواره‌ای

سیستم‌های خورشیدی

منابع تغذیه خورشیدی برای تبدیل انرژی خورشیدی به برق قابل استفاده در تجهیزات خانگی، صنعتی و کشاورزی کاربرد دارند. این سیستم‌ها به‌ویژه در مناطقی که دسترسی به برق شهری محدود است، استفاده می‌شوند.

کاربردهای منابع تغذیه در سیستم های خورسیدی:

تأمین برق خانگی در مناطق دورافتاده
سیستم‌های خورشیدی برای مصارف صنعتی و تجاری
سیستم‌های روشنایی و پمپ‌های آبی کشاورزی

دستگاه‌های صنعتی

در صنایع سنگین و کارخانه‌ها، از منابع تغذیه برای تأمین انرژی ماشین‌آلات و تجهیزات تولیدی استفاده می‌شود. این منابع تغذیه باید قابلیت تحمل بارهای سنگین و شرایط محیطی سخت را داشته باشند.

کاربردهای منابع تغذیه در دستگاه‌های صنعتی:

تأمین انرژی برای دستگاه‌های CNC و ماشین‌آلات صنعتی
تجهیزات خودکار و ربات‌های صنعتی
سیستم‌های تولید و بسته‌بندی

دستگاه‌های موبایل و لوازم الکترونیکی قابل حمل

منابع تغذیه همچنین در دستگاه‌های موبایل، تبلت‌ها، و دیگر تجهیزات قابل حمل برای تأمین انرژی استفاده می‌شوند. این منابع معمولاً از نوع DC به DC یا باتری‌ها برای تبدیل ولتاژ و تأمین انرژی دستگاه‌های همراه استفاده می‌کنند.

کاربردها:

گوشی‌های موبایل و تبلت‌ها
لپ‌تاپ‌ها و دستگاه‌های قابل حمل
دستگاه‌های پوشیدنی مانند ساعت‌های هوشمند

سیستم‌های اضطراری و پشتیبانی

در سیستم‌های اضطراری مانند ژنراتورها و سیستم‌های تأمین برق بدون وقفه (UPS)، منابع تغذیه نقشی حیاتی در تأمین انرژی در مواقع قطع برق دارند. این سیستم‌ها به گونه‌ای طراحی شده‌اند که در صورت بروز قطعی برق یا مشکلات دیگر، انرژی لازم را برای حفظ عملکرد دستگاه‌ها و سیستم‌ها تأمین می‌کنند و از اختلال در عملکرد دستگاه‌های حیاتی جلوگیری می‌کنند.

ویژگی‌ها:

پایداری و قابلیت اطمینان بالا: این سیستم‌ها باید به گونه‌ای طراحی شوند که در زمان نیاز، به‌طور مطمئن و بدون قطع انرژی کار کنند.

دوره پشتیبانی طولانی: سیستم‌های UPS معمولاً قادرند برای مدت زمان قابل توجهی، انرژی مورد نیاز را برای دستگاه‌ها تأمین کنند تا در هنگام قطع برق، سیستم‌های حساس به طور موقت از کار نیفتند.

کاهش خطرات و اختلالات: استفاده از منابع تغذیه اضطراری باعث جلوگیری از آسیب به تجهیزات حساس در اثر قطعی برق یا نوسانات شدید ولتاژ می‌شود.

راندمان بالا: این سیستم‌ها برای تأمین انرژی با کمترین اتلاف انرژی طراحی شده‌اند تا مدت زمان بیشتری از انرژی ذخیره‌شده استفاده کنند.

کاربردها:

ژنراتورهای اضطراری: در مواردی که قطع برق برای مدت طولانی رخ دهد، ژنراتورها قادرند برق مورد نیاز را تأمین کنند. این سیستم‌ها معمولاً در بیمارستان‌ها، کارخانه‌ها و سایر مکان‌هایی که نیاز به تأمین برق پایدار دارند، استفاده می‌شوند.

سیستم‌های UPS (Uninterruptible Power Supply): UPS ها برای تأمین برق اضطراری به دستگاه‌های حساس و حیاتی مانند سرورها، رایانه‌ها، دستگاه‌های پزشکی و سیستم‌های امنیتی استفاده می‌شوند. این سیستم‌ها به‌طور معمول در دیتاسنترها و مراکز فناوری اطلاعات برای جلوگیری از از دست رفتن داده‌ها در زمان قطعی برق کاربرد دارند.

سیستم‌های هشدار و امنیتی: در موارد اضطراری، سیستم‌های امنیتی مانند دوربین‌های مدار بسته، سیستم‌های اعلان حریق و تجهیزات نظارتی نیاز به منبع تغذیه پایدار دارند. منابع تغذیه اضطراری می‌توانند برای ادامه عملکرد این سیستم‌ها در هنگام قطعی برق استفاده شوند.

سیستم‌های انرژی تجدیدپذیر (خورشیدی یا بادی): منابع تغذیه اضطراری می‌توانند در سیستم‌های انرژی تجدیدپذیر مانند پنل‌های خورشیدی یا توربین‌های بادی استفاده شوند تا در مواقعی که انرژی به‌طور موقت در دسترس نیست، سیستم به عملکرد خود ادامه دهد. این سیستم‌ها به‌ویژه در مناطق دورافتاده یا مناطقی که دسترسی به شبکه برق ثابت محدود است، بسیار کاربرد دارند.

پنل‌های خورشیدی: در این سیستم‌ها، منابع تغذیه اضطراری معمولاً به‌عنوان یک سیستم ذخیره‌سازی انرژی (باتری) استفاده می‌شود. انرژی ذخیره‌شده در باتری‌ها از پنل‌های خورشیدی یا دیگر منابع تجدیدپذیر برای تأمین برق در مواقعی که تابش خورشید کافی نیست یا شب‌ها استفاده می‌شود. این سیستم‌ها برای تأمین برق خانه‌ها، تأسیسات و حتی روستاها در مناطق دورافتاده مناسب هستند.

توربین‌های بادی: در مناطقی که باد کافی وجود دارد، توربین‌های بادی می‌توانند انرژی تولید کنند. منابع تغذیه اضطراری در این سیستم‌ها برای ذخیره‌سازی انرژی تولیدشده توسط توربین‌ها به‌ویژه در هنگام عدم وجود باد یا در مواقع بحرانی، به کار می‌روند.

ترکیب انرژی تجدیدپذیر: در برخی سیستم‌ها، ترکیب منابع انرژی تجدیدپذیر مانند خورشیدی و بادی برای تأمین انرژی بیشتر و استفاده بهینه از شرایط مختلف جوی استفاده می‌شود. سیستم‌های اضطراری در این زمینه می‌توانند از هر دو منبع برای تأمین برق مورد نیاز استفاده کنند و در مواقع بحرانی از ذخیره انرژی در باتری‌ها برای عملکرد بدون وقفه کمک بگیرند.

این سیستم‌ها می‌توانند علاوه بر تأمین انرژی در هنگام قطع برق، به کاهش وابستگی به منابع انرژی فسیلی و افزایش بهره‌وری انرژی کمک کنند. استفاده از منابع انرژی تجدیدپذیر همچنین به حفاظت از محیط‌زیست و کاهش انتشار گازهای گلخانه‌ای کمک می‌کند.

آیا منبع تغذیه سوئیچینگ دارای معایب نیز می باشد؟

منبع تغذیه سوئیچینگ نسل جدیدی از منبع های تغذیه به شمار می روند که به دلیل بازدهی فوق العاده خود مورد استفاده قرار گرفته اند و استفاده آنها در مدارها و سیستم های مختلف معایبی به همراه ندارد مگر اینکه در جای نامناسب استفاده شوند.

در حالت کلی فقط چند مورد خاص وجود دارد که همیشه از آنها به عنوان معایب تغذیه سوئیچینگ نام برده می شود و می توان با اجرای تکنیک هایی بر آنها غلبه کرد و آنها را رفع و حل نمود. برای مثال پیچیدگی طراحی یکی از معایبی است که همواره بر این منبع های تغذیه وارد است اما در حقیقت این پیچیدگی در حوزه ساخت است و برای استفاده و بهره بردن از این منابع محدودیتی وجود ندارد. عیب دیگری که بر این منابع تغذیه الکتریکی وارد است،

تولید نویزهای زیاد در آنها می باشد. واقعیت این است که میزان نویز تولید شده در برابر بازدهی این منبع ها ناچیز است و می توان بر رفع این نویزها از فیلترهای خاصی که برای این منظور طراحی شده استفاده نمود و یا اینکه با ابزار دیگر میزان نویز را کاهش داد.

همچنین بر منابع تغذیه سوئیچینگ یک عیب دیگر نیز وارد می شود و آن این است که آنها نسبت به نمونه های خطی به صورت کندتر تغییرات جریان را پاسخ می دهند که این عیب نیز تا حدود زیادی قابل رفع می باشد و می توان با افزایش مقادیر خازن‌ها در خروجی این عیب را پوشش داده و از بازدهی بالای سوئیچینگ ها در پروژه مورد نظر خود استفاده کرد.

منبع تغذیه سوئیچینگ منابعی بسیار انعطاف پذیر هستند و می توان از بازدهی و کارایی آنها بر حسب نیاز و به دلخواه استفاده کرد و این موضوع در زمینه معایب آنها نیز صادق است و می توان عیوب این منابع را نیز با خلاقیت طراح و کمی توجه پوشش داد و دامنه کاربرد آنها را گسترده تر نمود.
