راهنمای جامع نصب ال ای دی شاخه ای: از برنامه‌ریزی تا نورپردازی حرفه‌ای
نورپردازی، عنصری حیاتی در طراحی فضاهای مدرن است که نه تنها روشنایی مورد نیاز را تأمین میکند، بلکه با خلق جلوه‌های بصری خاص، به فضا روح و شخصیت می‌بخشد. در این مقاله، ما به بررسی جامع نصب ال ای دی شاخه ای خواهیم پرداخت.
در میان ابزارهای نوین روشنایی، ال ای دی شاخه ای (که با نام ال ای دی خطی نیز شناخته می‌شود)، به دلیل ویژگی‌های منحصربه‌فردی چون نور خیره‌کننده، مصرف انرژی بسیار پایین، و طول عمر بالا، به انتخابی ایده‌آل برای نورپردازی‌های دکوراتیو و کاربردی تبدیل شده است. این محصول نوعی از ال ای دی است که به صورت یک تکه و خطی تولید شده و از بازده نوری بالایی برخوردار است.
بر خلاف ال ای دی نواری که دارای انعطاف پذیری است، ال ای دی شاخه ای ساختاری سخت و غیرقابل انعطاف دارد که بر روی یک برد آلومینیومی نصب شده است. همین ویژگی آن را برای نصب در مسیرهای مستقیم و ایجاد خطوط نوری دقیق و یکدست مناسب می‌سازد.
برای آشنایی بیشتر با ماهیت، انواع، و کاربردهای این محصول، میتوانید به مقاله “ریسه شاخه ای یا خطی چیست؟” مراجعه نمایید. این مقاله یک راهنمای عملی و گام به گام برای نصب ال ای دی شاخه ای است که از مرحله برنامه‌ریزی تا اجرای نهایی، شما را همراهی خواهد کرد. این راهنما برای هر کسی که قصد نصب ال ای دی شاخه ای را دارد، مفید خواهد بود.
آماده سازی پیش از نصب ال ای دی شاخه ای
نصب ال ای دی شاخه ای نیازمند یک برنامه‌ریزی دقیق و انتخاب صحیح تجهیزات است. این مرحله، که اغلب نادیده گرفته می‌شود، نقشی کلیدی در موفقیت پروژه نصب ال ای دی شاخه ای و افزایش طول عمر سیستم نورپردازی دارد. در این بخش به بررسی تمامی جوانب نصب ال ای دی شاخه ای خواهیم پرداخت.
گام اول: برنامه‌ریزی و اندازه‌گیری دقیق برای نصب ال ای دی شاخه ای
اولین قدم برای نصب ال ای دی شاخه ای، تعیین محل دقیق و اندازه‌گیری متراژ مورد نیاز است. برای نصب ال ای دی شاخه ای توصیه می‌شود قبل از هر کاری، مسیر نصب را با دقت اندازه‌گیری کرده تا بتوانید مقدار کافی ریسه تهیه کنید. در این مرحله، همچنین باید به تمیزی و خشکی سطح نصب توجه ویژه‌ای داشت.
هرگونه گرد و غبار، چربی، یا رطوبت می‌تواند باعث کاهش اثربخشی چسب و جدا شدن ریسه در آینده شود. بنابراین، محل مورد نظر باید با یک دستمال تمیز و در صورت لزوم با استفاده از محلول آب و صابون یا سرکه، کاملاً پاک و خشک شود. این کار تضمین میکند که چسب ریسه به طور دائم و محکم به سطح بچسبد.
گام دوم: انتخاب نوع ریسه بر اساس نیاز پروژه
ال ای دی‌های شاخه ای بر اساس فاکتورهای مختلفی دسته بندی می‌شوند که شناخت آن‌ها به انتخاب صحیح کمک میکند:
- ولتاژ: این ریسه‌ها در ولتاژهای مختلفی مانند ۱۲ ولت، ۲۴ ولت و ۲۲۰ ولت تولید می‌شوند. ریسه‌های ۱۲ و ۲۴ ولت برای فواصل کوتاه و ولتاژ پایین مناسب هستند، در حالی که ریسه‌های ۲۲۰ ولت برای فواصل طولانی ایده‌آلند.
- چیپ و تراکم: چیپ‌های به کار رفته در این ال ای دی‌ها دارای سایزهای متفاوتی هستند که بر شدت نور تأثیر مستقیم دارد. چیپ‌های رایج شامل ۵۷۳۰، ۴۰۱۴ و ۲۸۳۵ هستند. همچنین، تراکم چیپ‌ها (تعداد ال ای دی در هر متر) که معمولا ۷۲ یا ۱۴۴ عدد است، نقش مهمی در قدرت نوری ریسه دارد.
جدول مقایسه انواع ریسه ال ای دی برای انتخاب صحیح
| ویژگی | ال ای دی نواری | ال ای دی شاخه ای |
| انعطاف‌پذیری | بالا | صفر (سخت) |
| ولتاژ رایج | ۵V, ۱۲V, ۲۴V | ۱۲V, ۲۴V, ۲۲۰V |
| سایز برش | کوچک (چند سانتی‌متر) | بزرگ (معمولاً ۱ متر) |
| کاربرد اصلی | نور مخفی، دکوراتیو، فضاهای دارای پیچ و خم | نورپردازی خطی، زیر کابینت، ویترین |
گام سوم: انتخاب و محاسبه منبع تغذیه (پاور سوییچینگ) برای نصب ال ای دی شاخه ای
یکی از مهم‌ترین بخش‌های نصب ال ای دی شاخه ای، انتخاب منبع تغذیه یا همان پاور سوییچینگ مناسب است. این دستگاه وظیفه تبدیل برق شهری با ولتاژ بالا (۲۲۰ ولت AC) به ولتاژ پایین و ثابت (۱۲ یا ۲۴ ولت DC) مورد نیاز ریسه را بر عهده دارد.7 این مرحله حیاتی در فرآیند نصب ال ای دی شاخه ای تضمین‌کننده عملکرد صحیح و ایمن سیستم است.
برای انتخاب صحیح، ابتدا باید توان مصرفی کل پروژه نصب ال ای دی شاخه ای را محاسبه کنید. فرمول ساده‌ای برای این کار وجود دارد:
- توان کل (وات) = توان مصرفی هر متر (وات/متر) × طول ریسه (متر).10
پس از محاسبه توان کل، توصیه می‌شود یک پاور سوییچینگ با حداقل ۲۰٪ توان بیشتر از مقدار محاسبه شده تهیه کنید. برای مثال، اگر توان کل ریسه شما ۱۰۰ وات است، بهتر است یک منبع تغذیه با حداقل ۱۲۰ وات تهیه کنید. این کار به جلوگیری از داغ شدن بیش از حد دستگاه و افزایش طول عمر آن کمک شایانی میکند.7 برای محاسبه آمپر مورد نیاز نیز، کافی است توان کل را بر ولتاژ ریسه تقسیم کنید (آمپر = توان کل / ولتاژ).7 استفاده از
سوییچینگ اسلیم نیز می‌تواند به دلیل ابعاد کوچک آن، برای فضاهایی با محدودیت فضا گزینه مناسبی باشد.
جدول ابزارها و لوازم جانبی مورد نیاز برای نصب ال ای دی شاخه ای
| ابزار | لوازم جانبی |
| متر، قیچی، سیم‌لخت‌کن | ریسه ال ای دی شاخه ای |
| هویه و سیم لحیم | منبع تغذیه (پاور سوییچینگ) |
| دریل و پیچ‌گوشتی | کانکتور و رابط |
| مولتی‌متر | پروفیل آلومینیومی (اختیاری) |

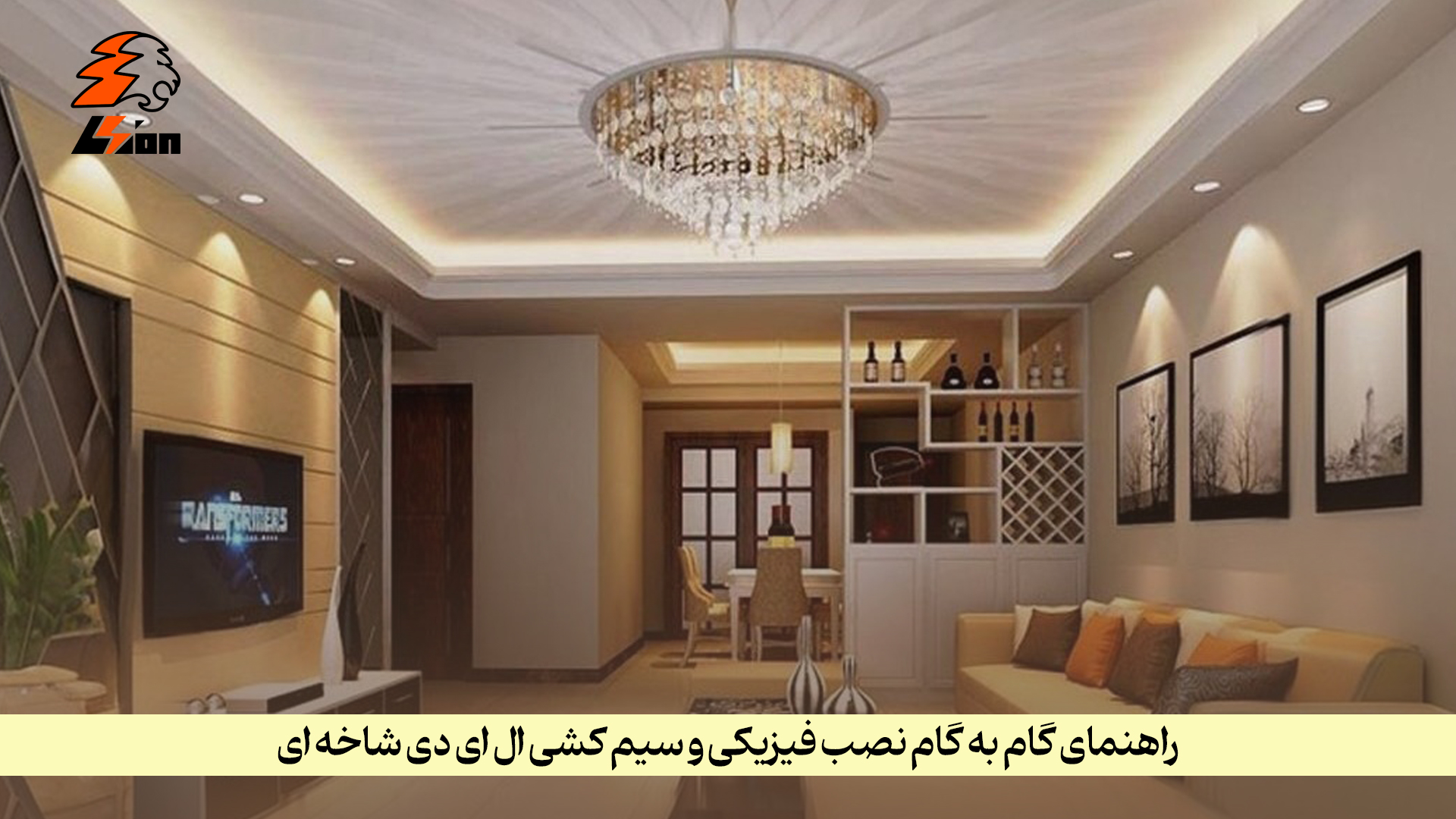

راهنمای گام به گام نصب فیزیکی و سیم کشی ال ای دی شاخه ای
پس از تهیه تمامی ابزار و لوازم مورد نیاز، نوبت به مراحل عملی نصب ال ای دی شاخه ای می‌رسد. رعایت دقیق این مراحل، نتیجه‌ای حرفه‌ای و ایمن را تضمین میکند.
گام اول: برش و اتصال ریسه
ال ای دی‌های شاخه ای را می‌توان برش داد، اما باید این کار را فقط در محل‌های مشخص شده انجام داد. این محل‌ها معمولا با علامت قیچی یا پدهای مسی مشخص شده‌اند.7 برش از سایر نقاط می‌تواند به مدار ریسه آسیب بزند و باعث سوختن بخشی از آن شود. برای اتصال قطعات برش خورده به یکدیگر یا به منبع تغذیه، دو روش اصلی در
نصب ال ای دی شاخه ای وجود دارد:
- استفاده از کانکتور: این روش ساده و سریع است و نیاز به لحیم‌کاری ندارد. کانکتورهای گیره‌ای به آسانی بر روی پدهای مسی انتهای ریسه قرار می‌گیرند و اتصال را برقرار می‌کنند.
- استفاده از لحیم‌کاری: برای اتصالات دائمی و مطمئن، لحیم‌کاری روشی ایده‌آل است. در این روش، سیم‌های مثبت و منفی به پدهای مسی انتهای ریسه لحیم می‌شوند. این کار نیازمند دقت بالا است تا از داغ شدن بیش از حد و آسیب به ال ای دی‌ها جلوگیری شود.
گام دوم: سیم‌کشی و مدیریت افت ولتاژ
سیم‌کشی صحیح و رعایت قطبیت (اتصال سیم مثبت به پد مثبت و سیم منفی به پد منفی) برای روشن شدن ریسه الزامی است.7 در پروژه‌های با طول زیاد، یک پدیده مهم الکتریکی به نام افت ولتاژ (Voltage Drop) رخ می‌دهد که باید مدیریت شود. افت ولتاژ به دلیل مقاومت الکتریکی موجود در سیم و برد مدارچاپی (PCB) ریسه به وجود می‌آید.
هرچه طول ریسه یا سیم‌کشی بیشتر باشد، مقاومت نیز افزایش یافته و ولتاژ به تدریج کاهش می‌یابد. نتیجه این کاهش ولتاژ، کم‌نور شدن انتهای ریسه نسبت به ابتدای آن است.
برای کاهش اثرات افت ولتاژ در نصب ال ای دی شاخه ای، چندین راهکار وجود دارد:
- استفاده از ولتاژ بالاتر: ریسه‌های ۲۴ ولت نسبت به ۱۲ ولت، افت ولتاژ کمتری دارند، بنابراین برای فواصل طولانی‌تر مناسب‌ترند.
- تغذیه دوطرفه: برق‌رسانی هم از ابتدا و هم از انتهای ریسه، به یکنواختی نور در طول مسیر کمک میکند.
- تقسیم ریسه‌ها: تقسیم طول‌های بلند به چند بخش کوتاه‌تر و تغذیه هر بخش به صورت موازی، یکی از مؤثرترین راه‌ها برای حل این مشکل است.
گام سوم: نصب و تثبیت نهایی
پس از اتصال و تست ریسه، نوبت به تثبیت آن بر روی سطح می‌رسد. در حالی که بسیاری از ال ای دی‌های نواری از چسب دوطرفه قوی برای نصب استفاده می‌کنند، ال ای دی شاخه ای به دلیل وزن و ساختار سخت خود، اغلب با بست‌های پلاستیکی یا پیچ به سطح مورد نظر متصل می‌شود.
استفاده از پروفیل‌های آلومینیومی نیز علاوه بر تثبیت محکم ریسه، به دفع حرارت و افزایش طول عمر آن کمک میکند. این پروفیل‌ها به فرآیند نصب ال ای دی شاخه ای جلوه‌ای حرفه‌ای می‌بخشند.

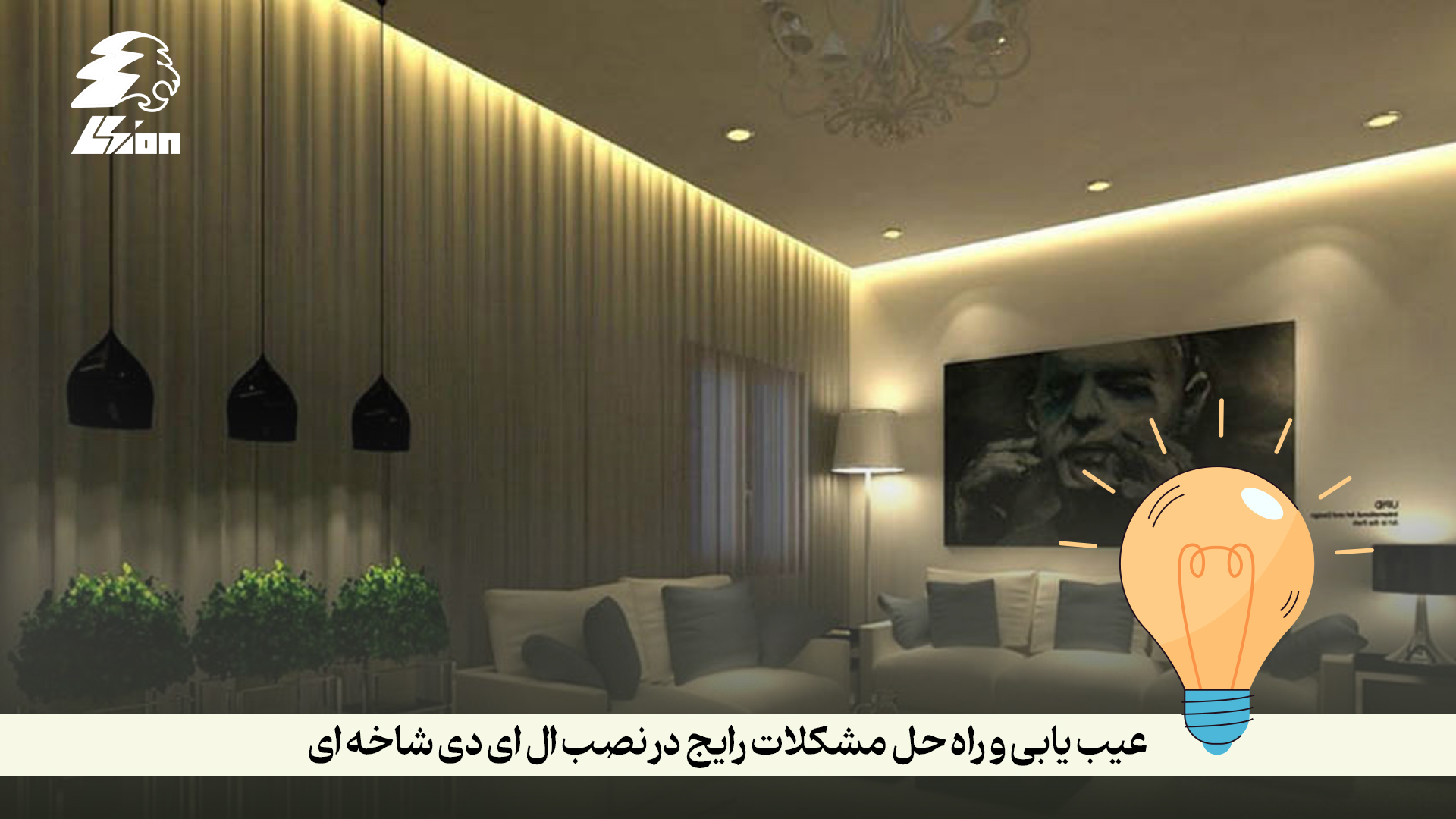

عیب یابی و راه حل های مشکلات رایج در نصب ال ای دی شاخه ای
پس از اتمام نصب ال ای دی شاخه ای، ممکن است با مشکلاتی مواجه شوید. در فرآیند نصب ال ای دی شاخه ای آگاهی از این مشکلات رایج به شما کمک میکند تا راه‌حل مناسب را پیدا کنید. جدول زیر به شما کمک میکند تا مشکلات رایج را تشخیص داده و راه‌حل مناسب را پیدا کنید.
جدول راهنمای عیب‌یابی و رفع مشکلات
| مشکل | علت احتمالی | راه حل |
| ریسه اصلا روشن نمی‌شود | اتصال شل یا نادرست، قطبیت معکوس، منبع تغذیه معیوب، یا سوختن ریسه | تمامی اتصالات را بررسی کرده، قطبیت را تصحیح کنید و از سالم بودن منبع تغذیه مطمئن شوید. |
| نور ریسه سوسو می‌زند یا کم‌نور است | افت ولتاژ، ولتاژ منبع تغذیه پایین، نوسانات برق | از منبع تغذیه با توان مناسب استفاده کنید، طول ریسه را کاهش دهید یا از تغذیه دوطرفه استفاده کنید. |
| ریسه بیش از حد داغ می‌شود | ولتاژ منبع تغذیه بیش از حد بالا، عدم وجود هیت‌سینک | ولتاژ ورودی و خروجی را بررسی کنید، از پروفیل آلومینیومی برای دفع حرارت استفاده نمایید. |
| بخشی از ریسه روشن نمی‌شود | آسیب فیزیکی به چیپ یا سیم، لحیم خشک | بخش معیوب را جدا کرده و با یک قسمت سالم جایگزین کنید. اتصالات لحیم را بررسی نمایید. |
نکات و ترفندهای حرفه‌ای برای نورپردازی
برای ارتقاء کیفیت پروژه نصب ال ای دی شاخه ای از یک پروژه ساده به یک نورپردازی حرفه‌ای، می‌توان از نکات و تجهیزات تخصصی بهره برد.
- استفاده از پروفیل و دیفیوزر: پروفیل‌های آلومینیومی علاوه بر کمک به دفع حرارت ال ای دی‌ها و افزایش طول عمر آن‌ها، نقش مهمی در زیبایی نهایی دارند.1 این پروفیل‌ها به همراه دیفیوزر (روکش پخش‌کننده نور) باعث می‌شوند نور به صورت یکدست و خطی منتشر شده و از دیده شدن تک‌تک چیپ‌ها جلوگیری شود. این ویژگی، جلوه‌ای مدرن و مینیمال به پروژه نصب ال ای دی شاخه ای می‌بخشد.
- نقش ال ای دی لنزدار: در حالی که ال ای دی شاخه ای برای نورپردازی‌های خطی عمومی کاربرد دارد، در برخی پروژه‌ها نیاز به نور متمرکز و پرتابی است. در این شرایط، استفاده از ال ای دی لنزدار توصیه می‌شود. این نوع ال ای دی‌ها با استفاده از لنزهای مخصوص، نور را به صورت متمرکز و قدرتمند در یک نقطه یا جهت خاص هدایت می‌کنند. کاربرد اصلی آن‌ها در نورپردازی ویترین‌ها، تابلوهای تبلیغاتی و نمای ساختمان است، جایی که تمرکز نور بر روی یک هدف خاص مد نظر است.
- مفهوم نورپردازی لاین نوری: ال ای دی شاخه ای و پروفیل‌های آن، ستون فقرات نورپردازی‌های مدرن ال ای دی لاین نوری را تشکیل می‌دهند. این سبک از نورپردازی، که امروزه بسیار محبوب شده است، بر ایجاد خطوط نوری پیوسته و ظریف در سقف، دیوار، یا کف تمرکز دارد. با استفاده از این تکنولوژی، می‌توان خطوط نوری با طرح‌های خلاقانه و با کیفیتی بالا ایجاد کرد که به معماری داخلی ساختمان جلوه ویژه‌ای می‌بخشد.
- اهمیت ریسه‌های رنگی: برای نورپردازی‌های دکوراتیو و ایجاد فضایی پویا، می‌توان از ال ای دی شاخه ای RGB (هفت رنگ) استفاده کرد.1 این ریسه‌ها با استفاده از کنترلرهای مخصوص، به کاربر اجازه می‌دهند تا رنگ نور و افکت‌های آن را از راه دور مدیریت کند و تجربه‌ای شخصی‌سازی شده از نورپردازی را فراهم آورد.
برای دیدن آخرین ترفند های نصب ال ای دی شاخه ای یا خطی میتوانید به سایت مورد نظر مراجعه کنید و جدیدترین و بهترین راه های نصب ال ای دی شاخه ای، خطی، نواری را ببینید.
جمع‌بندی
نصب ال ای دی شاخه ای، پروژه‌ای است که با برنامه‌ریزی دقیق، انتخاب صحیح ابزار و رعایت نکات فنی، می‌تواند به سادگی توسط هر فردی انجام شود. این راهنمای جامع به شما کمک کرد تا از مراحل آماده‌سازی و محاسبات دقیق برق تا سیم‌کشی، تثبیت نهایی و حتی عیب‌یابی مشکلات احتمالی، یک نقشه راه کامل برای نصب ال ای دی شاخه ای در اختیار داشته باشید.
نورپردازی خطی با ال ای دی شاخه ای، یک راهکار کارآمد و زیبا برای مدرن سازی فضاها است. با رعایت اصول و نکات ایمنی و همچنین با استفاده از تجهیزات با کیفیت، میتوانید پروژه‌ای ایمن و با ماندگاری بالا داشته باشید.
